Escenarios y Ámbitos de Aplicación
Aeroespacial: Fabricación de álabes de turbinas y componentes estructurales.
Automoción: Creación de prototipos y producción de moldes y piezas personalizadas.
Médico: Fabricación de implantes ortopédicos e instrumentos quirúrgicos.
Electrónica: Mecanizado de precisión de carcasas y conectores.
Educación e Investigación: Formación y desarrollo de técnicas avanzadas de mecanizado.
Capacidad multieje (3/4/5 ejes) para geometrías complejas.
Estructura robusta con propiedades de amortiguación de vibraciones.
Husillo de alta velocidad con control de RPM variable.

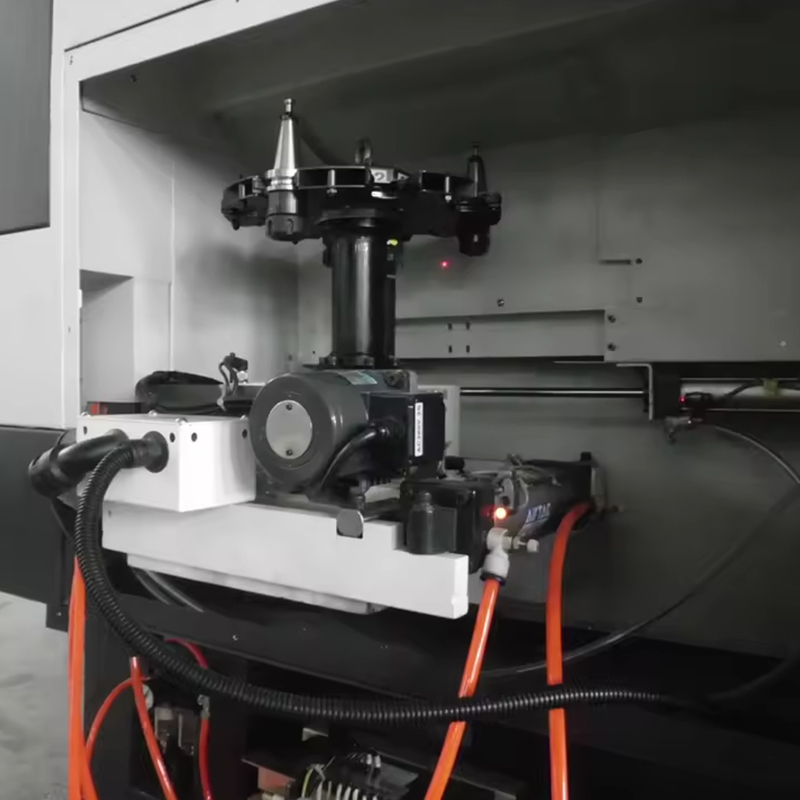

Cambiador automático de herramientas (opcional) para funcionamiento ininterrumpido.
Un sistema de refrigeración avanzado para mantener la estabilidad térmica.
Descripción
Contáctenos
El DX-5050 presenta una construcción rígida con un husillo de alto par y tornillos de bolas de precisión, lo que garantiza un rendimiento constante durante un funcionamiento prolongado. Su diseño modular permite una integración perfecta de ejes adicionales, adaptándose a las cambiantes demandas de producción. La máquina es compatible con el software CAD/CAM estándar, lo que facilita un flujo de trabajo eficiente desde el diseño hasta la producción.
Características/ventajas del producto
Adaptable a la producción de lotes pequeños y de alta mezcla.
Tiempo de configuración reducido con una interfaz de control intuitiva.
Acabado superficial mejorado debido a la deflexión minimizada de la herramienta.
Bajos requisitos de mantenimiento con componentes duraderos.
| Artículo | Unidad | DX5050 |
| Mesa de trabajo | mm | 550×500 |
| Ranura en T | mm | 5-14 |
| Velocidad del husillo | r/min | 3000-24000 |
| Salida de potencia del husillo | KW | 3.2 |
| Husillo (rango de diámetro de la herramienta) | Φ3-Φ12 | |
| Eje X | mm | 500 |
| Eje Y | mm | 500 |
| Eje Z | mm | 250 |
| La distancia mínima del husillo a la mesa | 60 | |
| Altura del pórtico permitida | mm | 310 |
| Ancho del pórtico | mm | 600 |
| Modelo de un tornillo | 3205 | |
| Modelo de línea ferroviaria | X, Y, Z: H25 | |
| Velocidad máxima | mm/min | 8000 |
| Precisión de posicionamiento | mm | 0,01/300 |
| Repetir precisión de posicionamiento | mm | 0.003 |
| Peso máximo de carga de la mesa de trabajo | kg | 200 |
| Peso de la máquina | kg | 2300 |
