Escenarios y Ámbitos de Aplicación

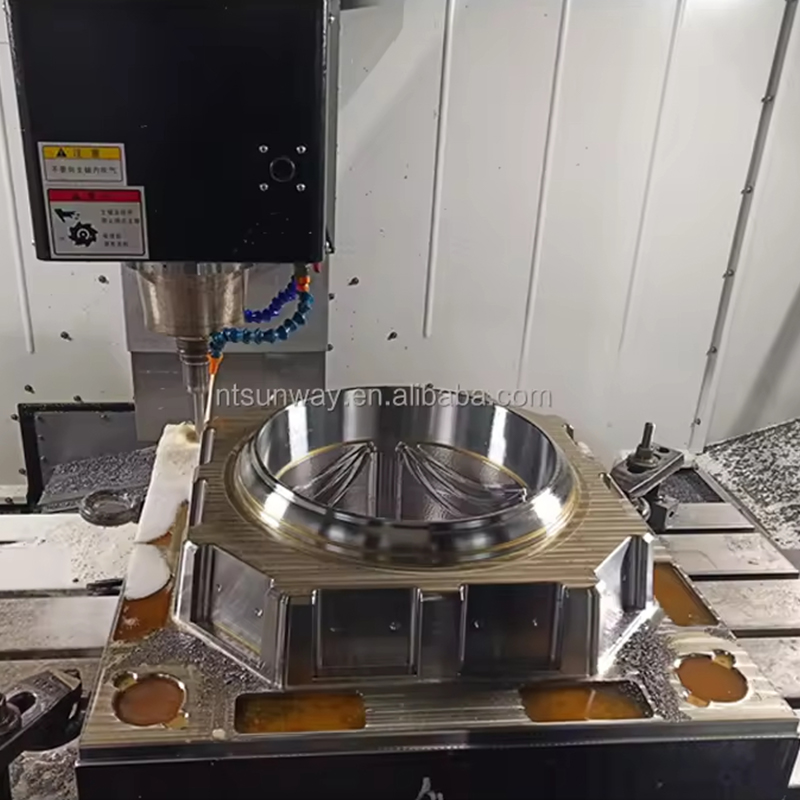

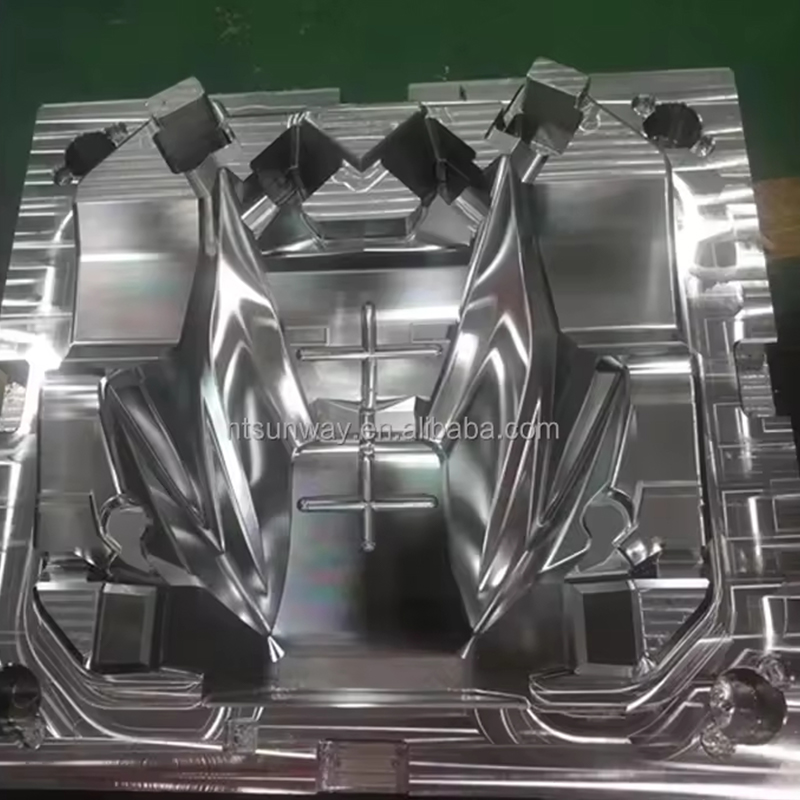

Diseñada para fabricar componentes medianos a grandes, esta máquina admite piezas de hasta 1500 × 800 × 700 mm. Las aplicaciones típicas incluyen la producción de componentes de maquinaria industrial, piezas de sistemas de transporte y accesorios para equipos pesados en materiales ferrosos y no ferrosos.
Descripción
Contáctenos
El VMC-1580 es un centro de mecanizado vertical de marco rígido diseñado para aplicaciones de fresado exigentes. Su construcción reforzada y sus sistemas de accionamiento de precisión garantizan tasas estables de eliminación de material durante ciclos de producción prolongados.
Características/ventajas del producto

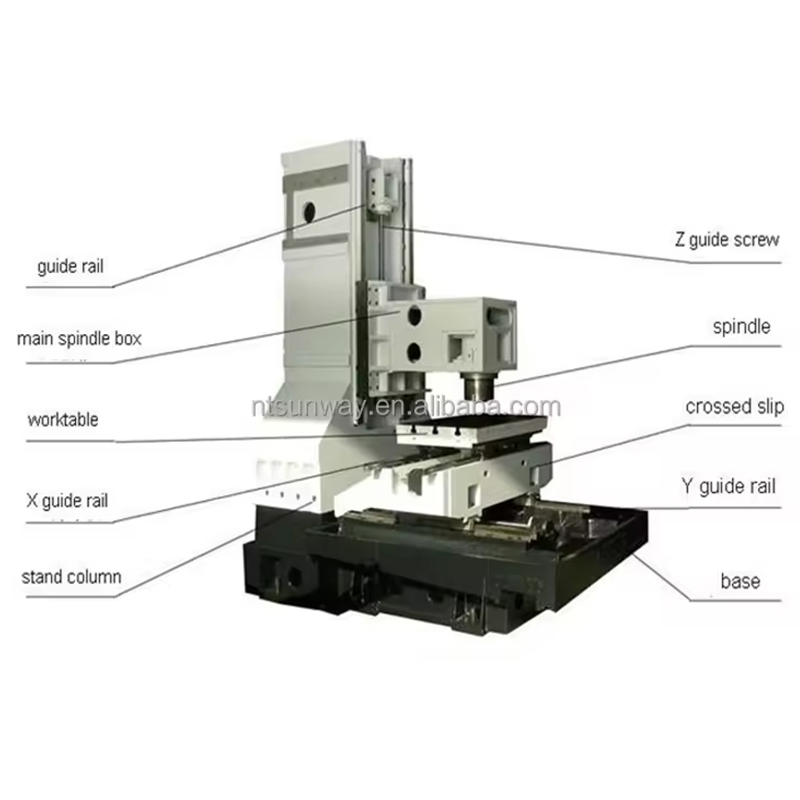

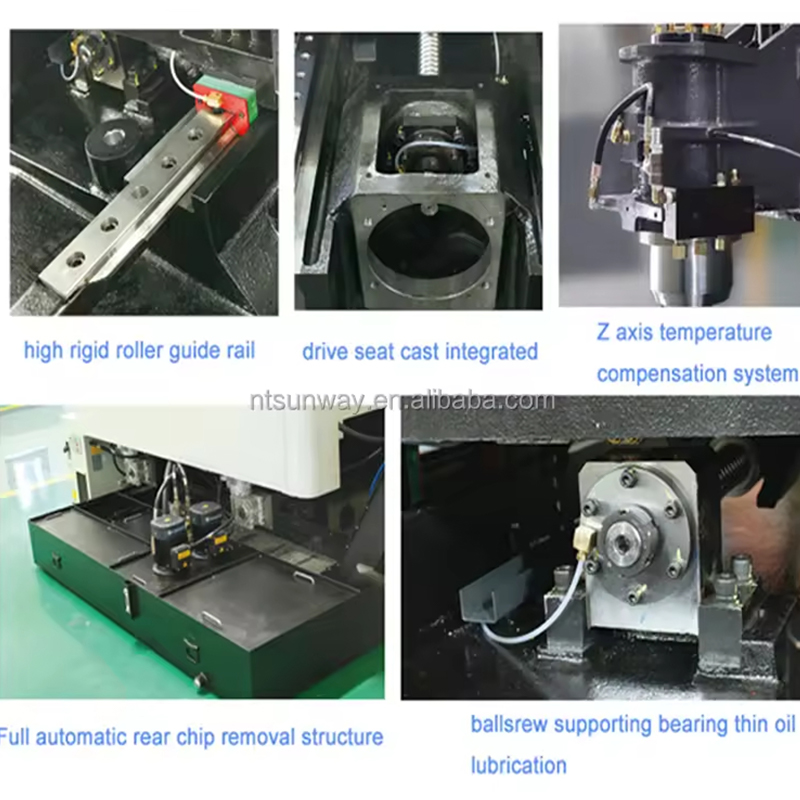

Integridad estructural: las piezas fundidas monolíticas con guías de gran envergadura mejoran la amortiguación de vibraciones durante cortes agresivos
Rendimiento de conducción: Los ejes accionados por servomotor con guías deslizantes tipo caja mantienen la consistencia del posicionamiento bajo cargas pesadas

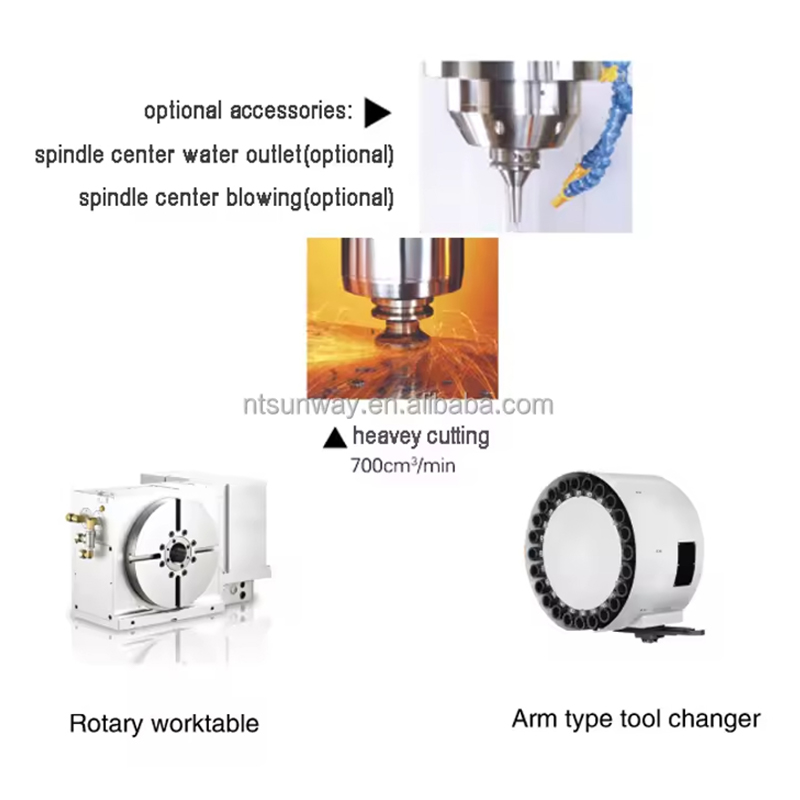

Configuración del husillo: husillo de accionamiento directo de 15 000 rpm con capacidad de refrigerante a través del husillo
Automatización de procesos: el transportador de chips integrado y las boquillas de refrigerante programables admiten un funcionamiento sin supervisión
Interfaz de control: Plataforma CNC estándar de la industria con control de velocidad de alimentación adaptativo para acabados superficiales óptimos
Especificación
| Modelo de producto | VMC650 | VMC850L | VMC1160L | VMC1370 | VMC1580 | VMC1890 | unidad | |
| Banco de trabajo | Banco de trabajo dimensions | 700X420 | 1000X500 | 1200X600 | 1400X700 | 1700X800 | 2000X900 | mm |
| Banco de trabajo load-bearing | 500 | 400 | 800 | 1100 | 1200 | 2500 | Kg | |
| T - ancho de ranura | 3-18 | 5-18 | 5-18 | 5-18 | 7-18 | 5-22 | mm | |
| Rango de procesamiento | Viaje del eje X | 600 | 800 | 1100 | 1300 | 1500 | 1800 | mm |
| Viaje en el eje Y | 420 | 500 | 600 | 700 | 800 | 900 | mm | |
| Viaje en el eje Z | 500 | 500 | 600 | 700 | 700 | 750 | mm | |
| Distancia desde la cara del extremo del husillo hasta la mesa de trabajo | 80 - 580 | 150 - 650 | 120 - 720 | 110 - 810 | 250 - 950 | 120 - 870 | mm | |
| Husillo | modelo de orificio cónico | BT40 | BT40/φ150 | BT40/φ150 | BT40/φ150 | BT50/φ155 | BT50/φ155 | |
| Especificación del clavo de tracción | 45° | 45° | 45° | 45° | 45° | 45° | ||
| Velocidad máxima | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 | rpm | |
|
Potencia del motor del husillo |
7.5 | 7.5 | 15/11 | 15/11 | 15/18,5 | 22/26 | KW | |
| alimentación | Rango de velocidad de alimentación de corte | 10 - 12000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | mm/min |
| Movimiento rápido del eje X | 24000 | 48000 | 36000 | 30000 | 20000 | 18000 | mm/min | |
| Movimiento rápido del eje Y | 24000 | 48000 | 36000 | 30000 | 20000 | 18000 | mm/min | |
| Movimiento rápido del eje Z | 24000 | 48000 | 36000 | 30000 | 15000 | 15000 | mm/min | |
| Precisión |
Precisión de reposicionamiento |
0.008 | 0.008 | 0.008 | 0.012 | 0.012 | 0.012 | mm |
| Repetibilidad | 0.005 | 0.005 | 0.005 | 0.008 | 0.008 | 0.008 | mm | |
| Configuración del sistema | sistema de control |
Sistema de autobús de nueva generación (II), Mitsubishi M80 o FANUC |
||||||
| tamaño | 2330X2200X2490 | 2700X2300X2600 | 3500X2700X2650 | 3900X3060X3080 | 4260X3545X3300 | 4500X3400X3350 | mm | |
| peso | 4.5 | 6 | 7 | 8.5 | 15 | 16.5 | T | |
¡Podemos ofrecerle un plan satisfactorio!
