READ MORE Escenarios de aplicación y ámbito de aplicación
La configuración de la máquina la hace especialmente adecuada para la fabricación de componentes mecánicos que requieren tolerancias geométricas estrictas. Su dotación operativa apoya la producción de piezas de trabajo de tamaño mediano a grande en los sectores de ingeniería general y fabricación especializada.
Descripción
Contáctenos

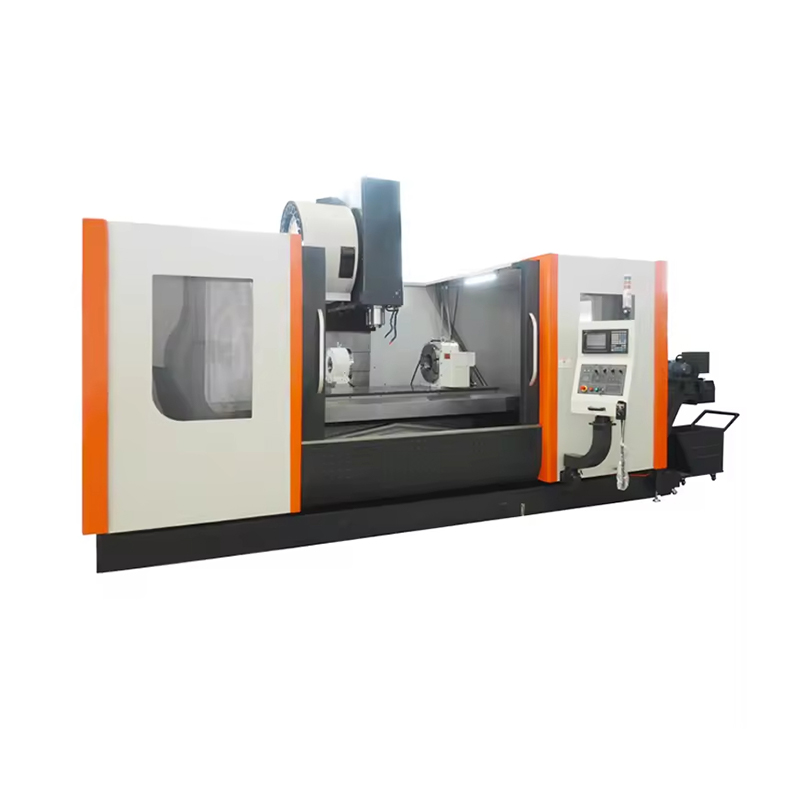

El VMC-1890 es un centro de mecanizado vertical CNC construido rígidamente y diseñado para aplicaciones exigentes de trabajo de metales. Su diseño optimizado facilita la eliminación eficiente del material manteniendo al mismo tiempo la consistencia dimensional durante ciclos de producción prolongados.
Características/ventajas del producto
Capacidades operativas

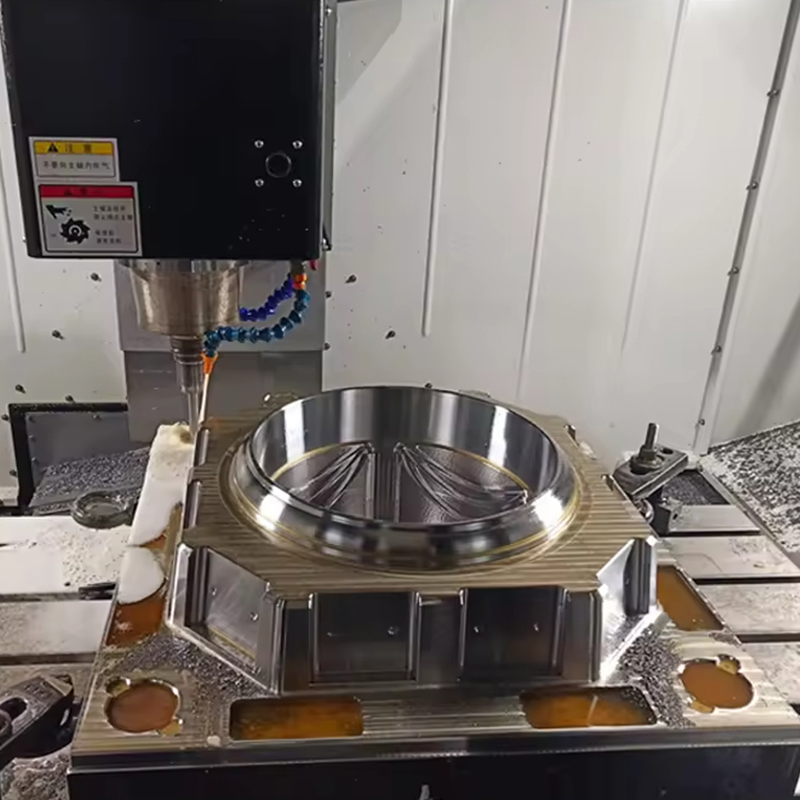

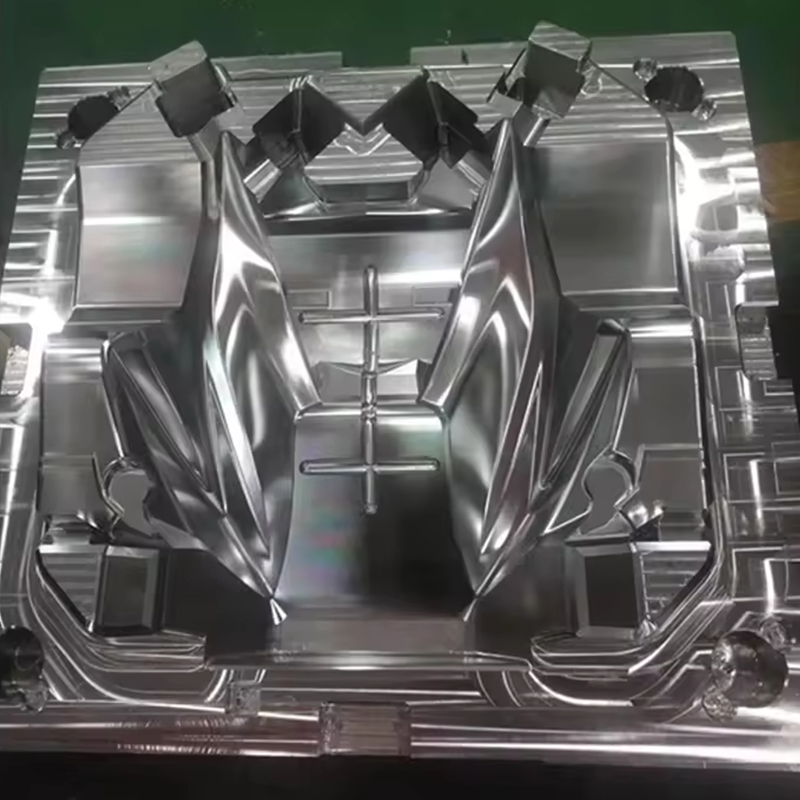

Esta máquina se adapta a diversos procesos de mecanizado, incluido el fresado de contornos, el hundimiento de cavidades y las operaciones de fabricación de orificios de precisión. El diseño estructural equilibrado minimiza la distorsión térmica, lo que garantiza resultados consistentes en tiempos de funcionamiento prolongados.
Atributos técnicos
Sistema de husillo dinámico: diseñado para un rendimiento sostenido a velocidades de rotación elevadas

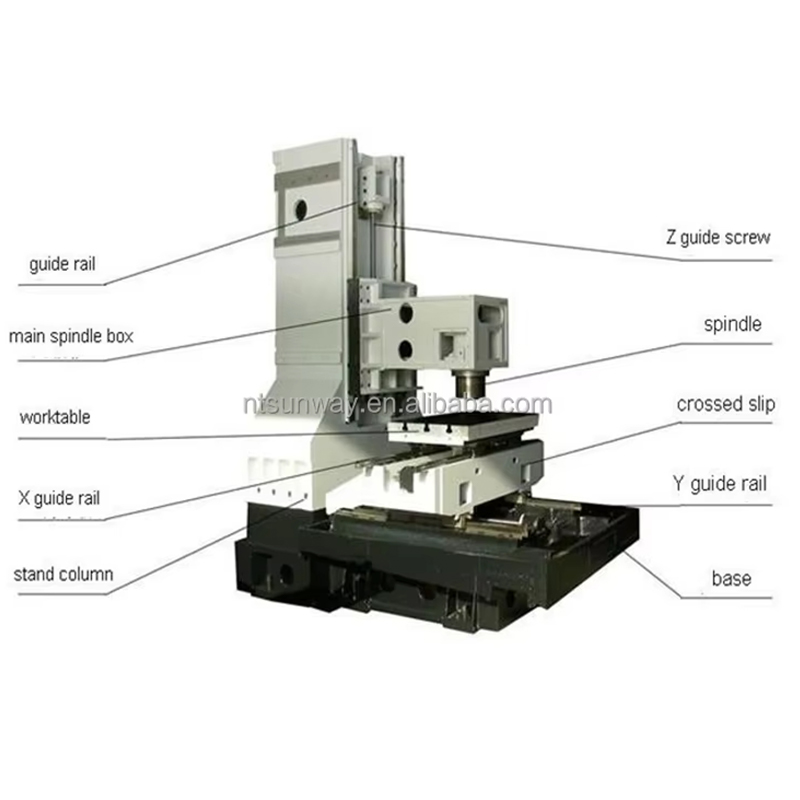

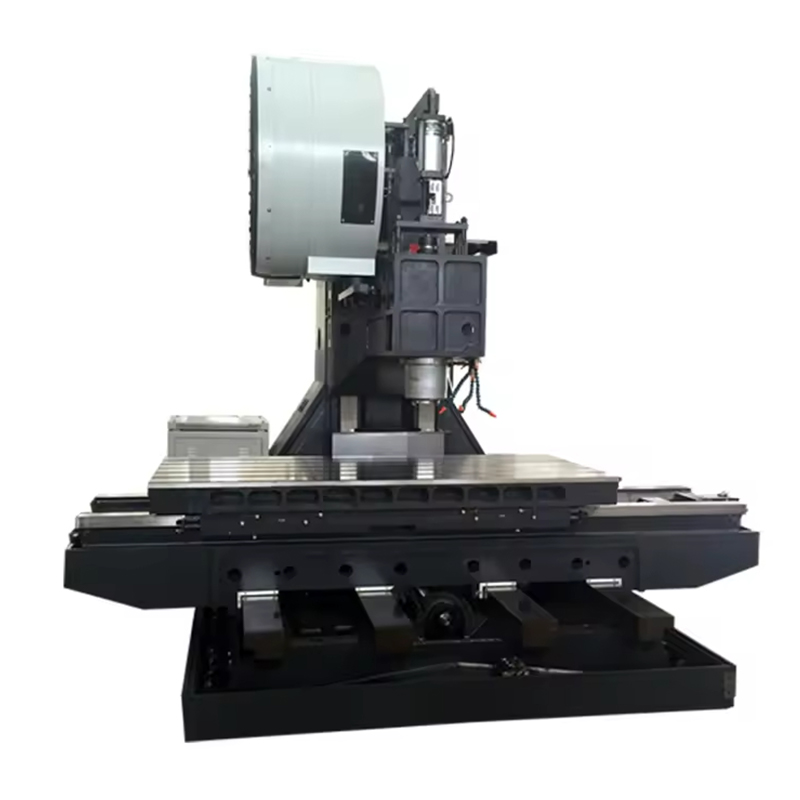

Integridad estructural: la base monolítica y la columna reforzada proporcionan características de amortiguación mejoradas
Sistema de accionamiento del eje: los motores de alto par acoplados con tornillos de bolas precargados brindan un movimiento del eje sensible

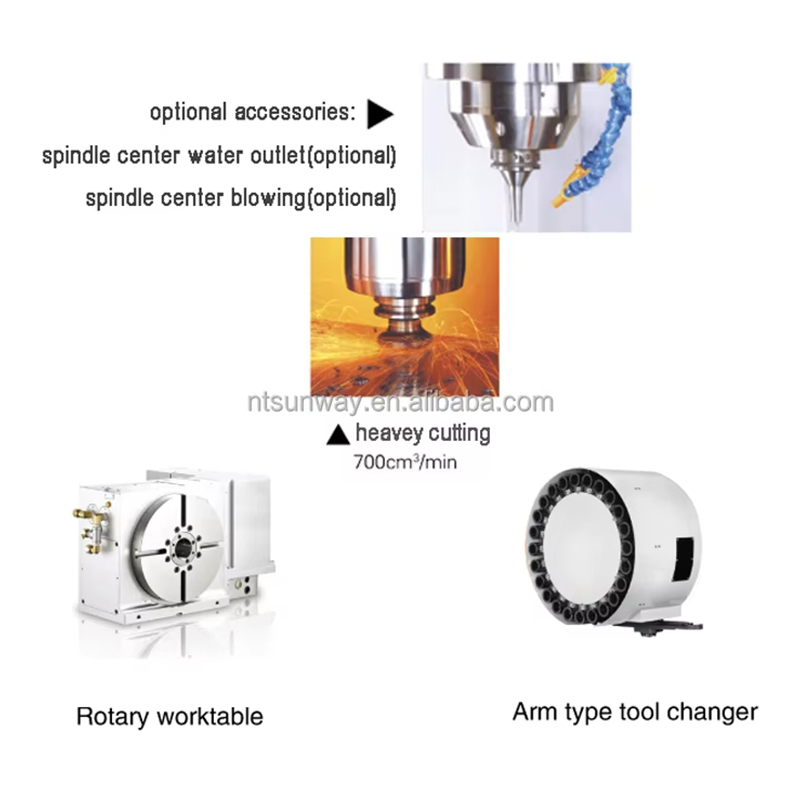

Gestión de herramientas: un sistema modular de almacenamiento de herramientas permite una rápida accesibilidad al cortador
Interfaz de control: la plataforma CNC moderna admite requisitos de programación complejos
Especificación
Modelo de producto | VMC650 | VMC850L | VMC1160L | VMC1370 | VMC1580 | VMC1890 | unidad | |
Banco de trabajo | Banco de trabajo dimensions | 700X420 | 1000X500 | 1200X600 | 1400X700 | 1700X800 | 2000X900 | mm |
Banco de trabajo load-bearing | 500 | 400 | 800 | 1100 | 1200 | 2500 | Kg | |
T - ancho de ranura | 3-18 | 5-18 | 5-18 | 5-18 | 7-18 | 5-22 | mm | |
Rango de procesamiento | Viaje del eje X | 600 | 800 | 1100 | 1300 | 1500 | 1800 | mm |
Viaje en el eje Y | 420 | 500 | 600 | 700 | 800 | 900 | mm | |
Viaje en el eje Z | 500 | 500 | 600 | 700 | 700 | 750 | mm | |
Distancia desde la cara del extremo del husillo hasta la mesa de trabajo | 80 - 580 | 150 - 650 | 120 - 720 | 110 - 810 | 250 - 950 | 120 - 870 | mm | |
Husillo | modelo de orificio cónico | BT40 | BT40/φ150 | BT40/φ150 | BT40/φ150 | BT50/φ155 | BT50/φ155 | |
Especificación del clavo de tracción | 45° | 45° | 45° | 45° | 45° | 45° | ||
Velocidad máxima | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 | rpm | |
Husillo motor power | 7.5 | 7.5 | 15/11 | 15/11 | 15/18,5 | 22/26 | KW | |
alimentación | Rango de velocidad de alimentación de corte | 10 - 12000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | mm/min |
Movimiento rápido del eje X | 24000 | 48000 | 36000 | 30000 | 20000 | 18000 | mm/min | |
Movimiento rápido del eje Y | 24000 | 48000 | 36000 | 30000 | 2000 | 18000 | mm/min | |
Movimiento rápido del eje Z | 24000 | 48000 | 36000 | 30000 | 15000 | 15000 | mm/min | |
Precisión | Precisión de posicionamiento | 0.008 | 0.008 | 0.008 | 0.012 | 0.012 | 0.012 | mm |
Repetibilidad | 0.005 | 0.005 | 0.005 | 0.008 | 0.008 | 0.008 | mm | |
Configuración del sistema | sistema de control | Autobús sistema 21 de nueva generación, Mitsubishi M80 japonés o FANUC | ||||||
tamaño | 2330X2200X2490 | 2700X2300X2600 | 3500X2700X2650 | 3900X3060X3080 | 4260X3545X3300 | 4500X3400X3350 | mm | |
peso | 4.5 | 6 | 7 | 8.5 | 15 | 16.5 | T |
