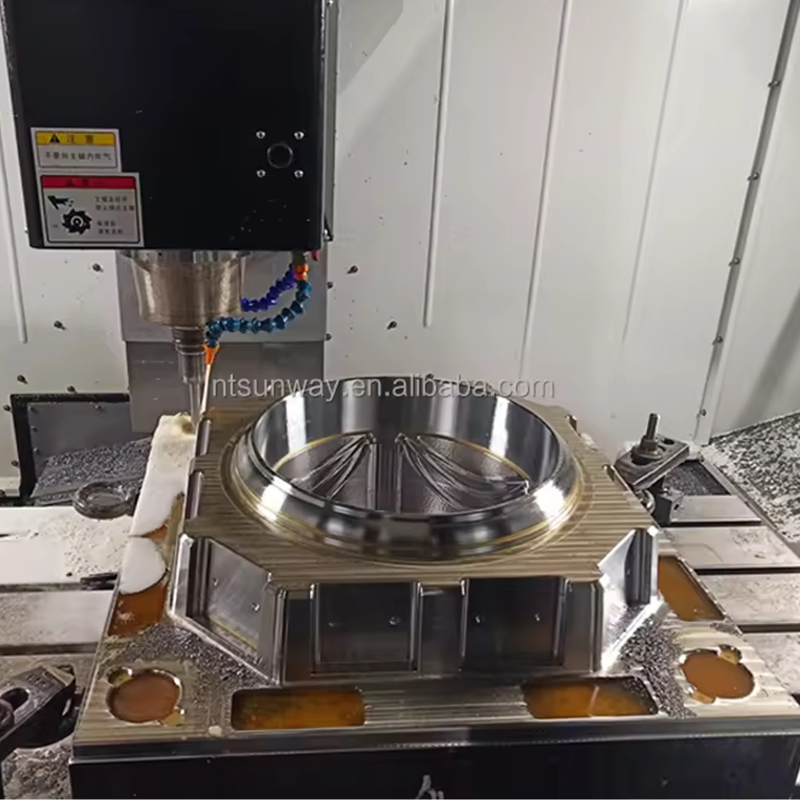

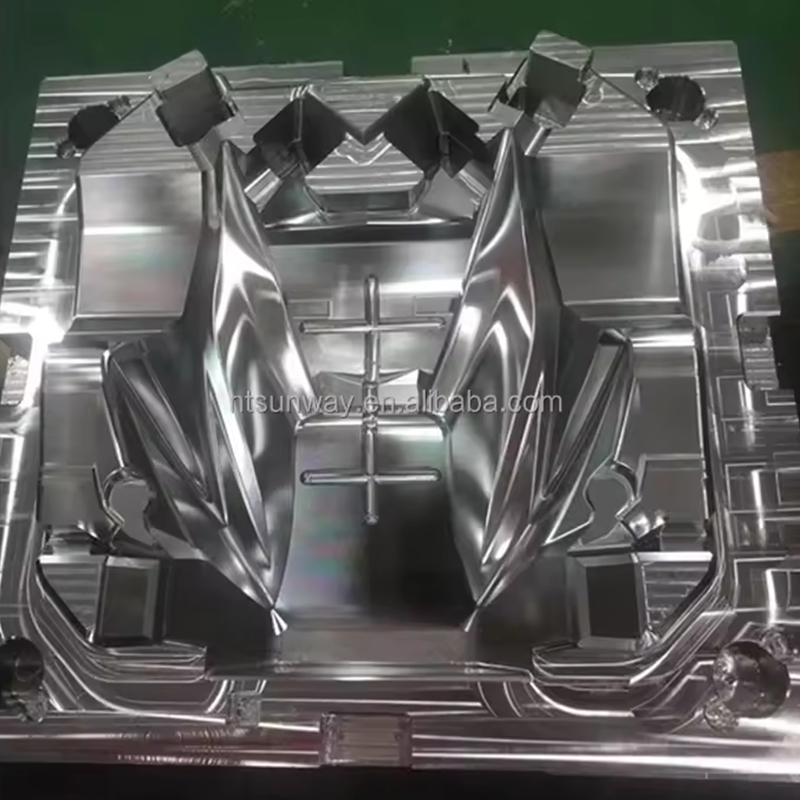

Este centro de mecanizado se encarga de tareas complejas de fresado de contornos, taladrado de precisión y producción repetitiva por lotes en materiales ferrosos y no ferrosos. La configuración de la máquina admite piezas de trabajo con uso intensivo de accesorios y operaciones de mecanizado de múltiples lados comunes en la fabricación de moldes y componentes estructurales.
Descripción
Contáctenos
El VMC-1370 es un centro de mecanizado vertical de alta resistencia diseñado para aplicaciones exigentes de corte de metales. Su construcción rígida y de línea dura garantiza la estabilidad durante el mecanizado agresivo, mientras que la resistencia optimizada a la deformación térmica mantiene la consistencia durante ciclos de operación prolongados.
Características/ventajas del producto

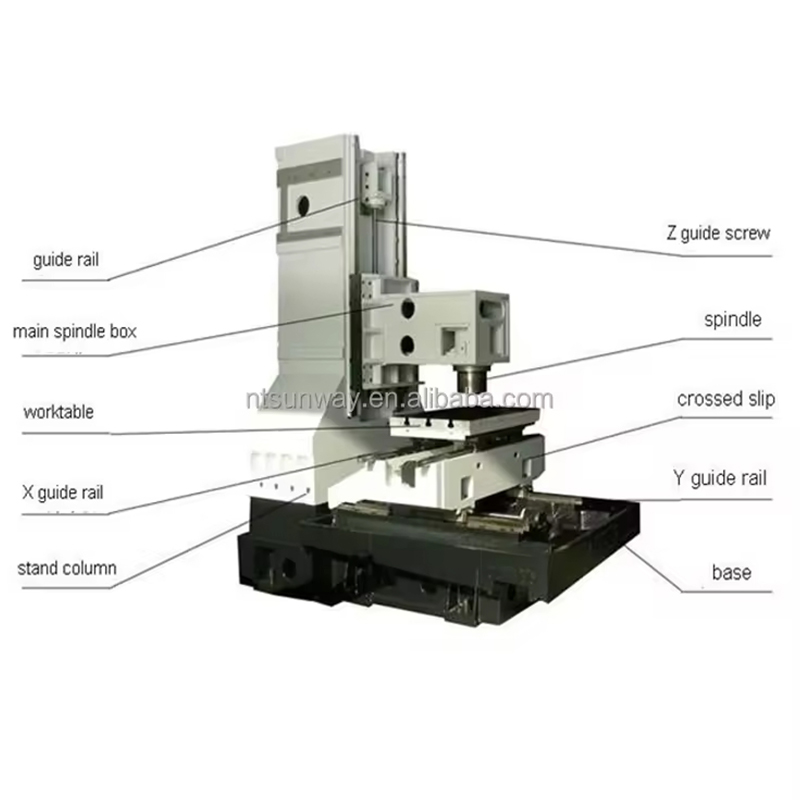

Integridad estructural: Diseño monolítico de base y columna con nervaduras reforzadas para amortiguación de vibraciones
Rendimiento del husillo: husillo de accionamiento directo con distribución equilibrada del par en todos los rangos de velocidad

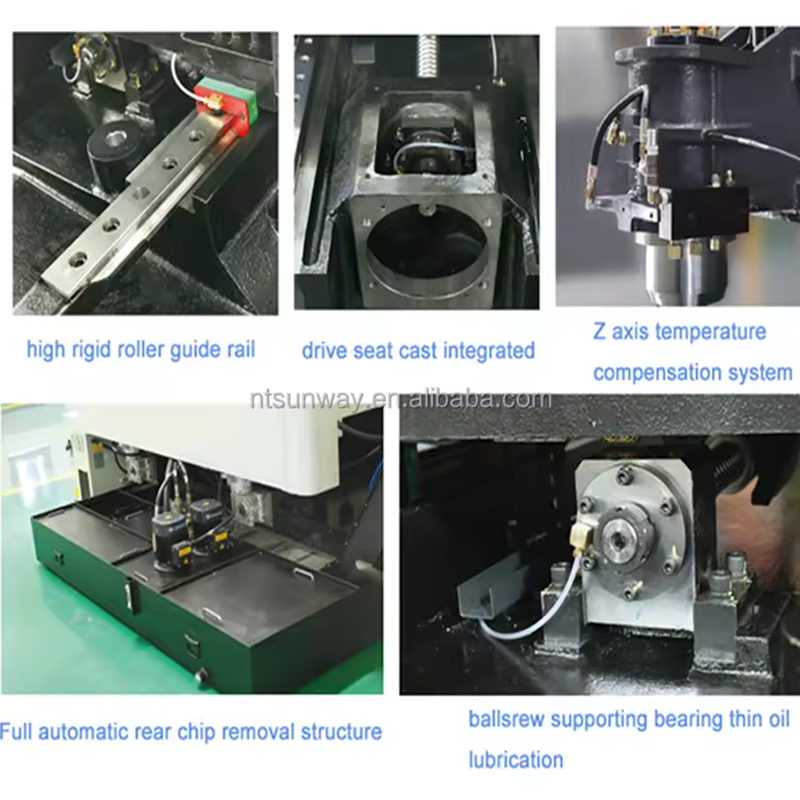

Configuración de ejes: Tres ejes lineales con tornillos de bolas pretensados para reducir el juego
Confiabilidad del proceso: Compensación automática de herramientas y funciones de estabilización térmica del husillo
Optimización del espacio de trabajo: envolvente de mecanizado ampliada con posiciones de cambio de herramientas accesibles
El diseño del VMC-1370’ prioriza la estabilidad operativa y la repetibilidad del proceso, abordando las necesidades de los talleres mecánicos modernos que requieren una producción constante en materiales desafiantes. Su relación equilibrada rigidez-peso facilita tanto operaciones de desbaste pesado como de acabado fino sin comprometer la estabilidad del posicionamiento.
Especificación
| Tipo de máquina | Unidad | VMC1370 (riel duro) |
| Mesa de trabajo | ||
| Mesa de trabajo(length×width) | mm | 1500×700 |
| Carga máxima de la mesa | kg | 1200 |
| Ranura en T (número de ranura × ancho de ranura × paso) | mm | 5-18×140 |
| Itinerario triaxial | ||
| Viaje para ejes X/Y/Z | mm | 1300/700/650 |
| Distancia desde la punta del husillo hasta la superficie de la mesa | mm | 100-750 |
| Distancia desde el centro del husillo hasta la superficie guía de la columna | mm | 820 |
| Sistema de alimentación | ||
| Sistema CNC | Mitsubishi M70/FANUC-Oi MD | |
| Desplazamiento rápido de los ejes de X/Y/Z | m/min | 16 |
| Velocidad máxima de alimentación de corte | m/min | 7 |
| Sistema automático de transformación de herramientas (fresado CNC sin) | ||
| Calidad estándar de la herramienta | paquete | Tipo de disco 24 |
| La cuchilla cortadora de mayor diámetro/longitud | mm | Φ110/300 |
| Manera de intercambio de herramientas | Operado por aire | |
| Tiempo medio de intercambio de herramientas | sec | Tipo de disco: 5s |
| Precisión | ||
| Precisión de posicionamiento | mm | 0.012 |
| Precisión del posicionamiento repetido | Mm | 0.006 |
| Sistema de husillo | ||
| Velocidad del husillo | rpm | 6000 |
| Especificaciones del husillo (diámetro del modelo/instalación) | BT50/Φ155 | |
| Modo de accionamiento del husillo | Transmisión por correa | |
| Potencia del motor del husillo | kw | 15/18,5 |
| Presión de aire | ||
| Requisitos para la compresión de aire | Kg/cm² | ≥6 |
| Presión de aire flux | m³/min | ≥0,3 |
| Especificaciones de la máquina | ||
| Peso integrado (kg) | kg | 10500 |
| Dimensión total (peso×ancho×alto) | mm | 3900×3060×2650 |
