Escenarios y Ámbitos de Aplicación

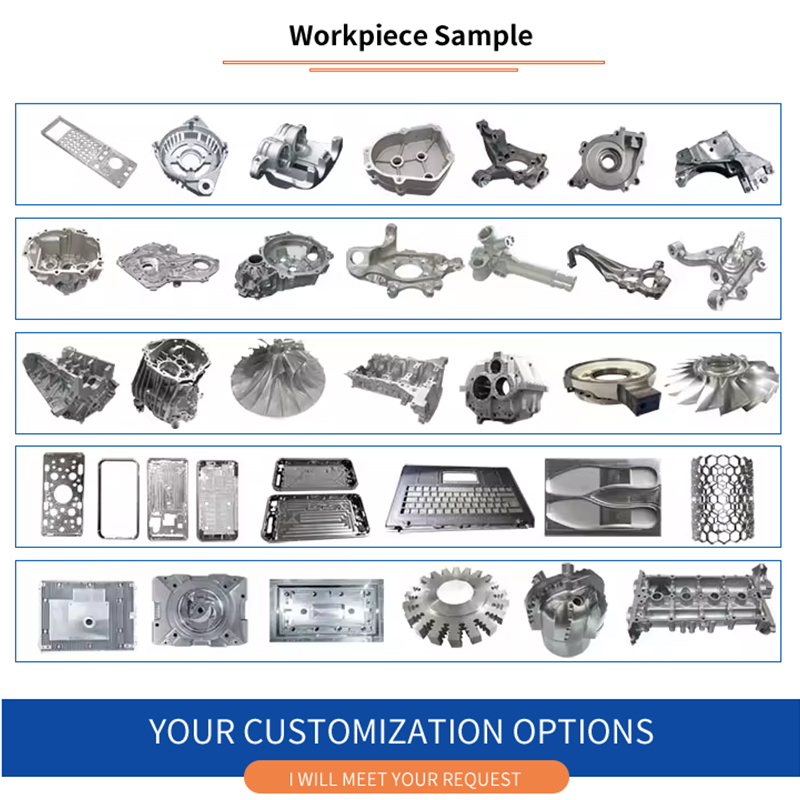

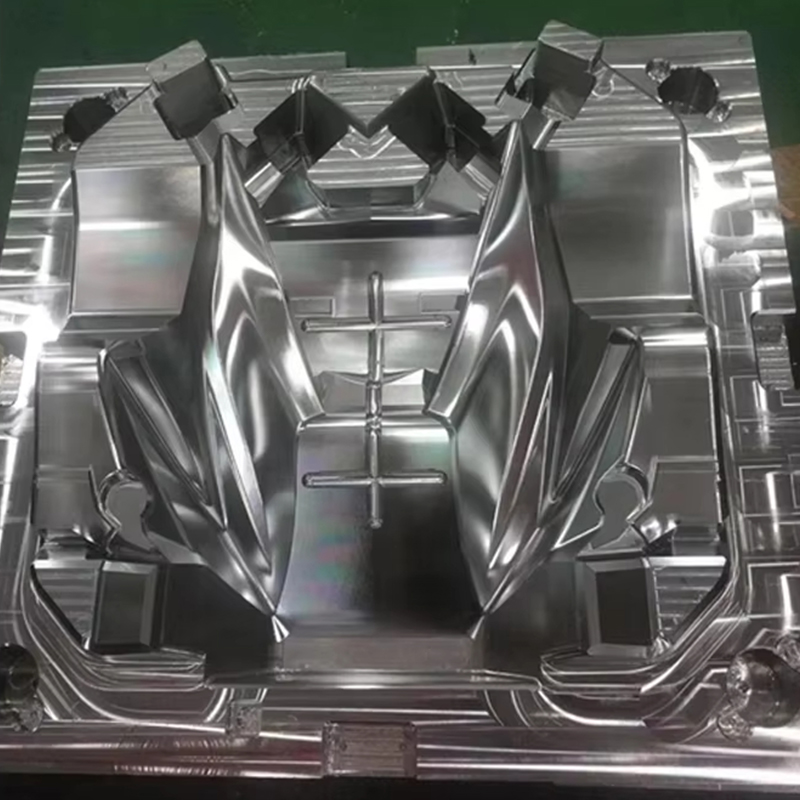

Este centro de mecanizado se utiliza ampliamente en la producción de componentes de precisión, incluidas piezas de motor, accesorios hidráulicos, moldes de inyección y componentes aeroespaciales estructurales. Su versatilidad permite un procesamiento eficiente de diversos metales, plásticos y materiales compuestos, lo que lo hace adecuado tanto para talleres de pequeños lotes como para instalaciones de fabricación de gran volumen.
Descripción
Contáctenos

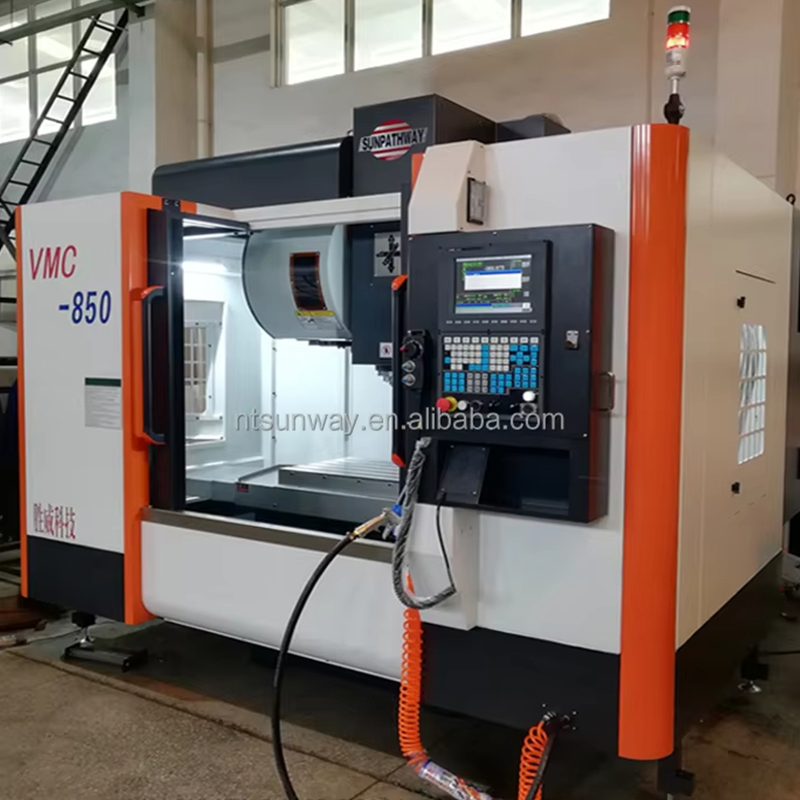

El centro de mecanizado vertical CNC de 3 ejes de alta velocidad VMC850L es una fresadora de alto rendimiento diseñada para aplicaciones de corte de metales de precisión. Construido con un marco de hierro fundido de alta resistencia y un sistema de husillo de alta rigidez, ofrece un rendimiento de mecanizado estable para una producción industrial exigente. La máquina integra tecnología CNC avanzada, guías lineales de alta velocidad y evacuación eficiente de chips para cumplir con estrictos requisitos de tolerancia.
Características/ventajas del producto

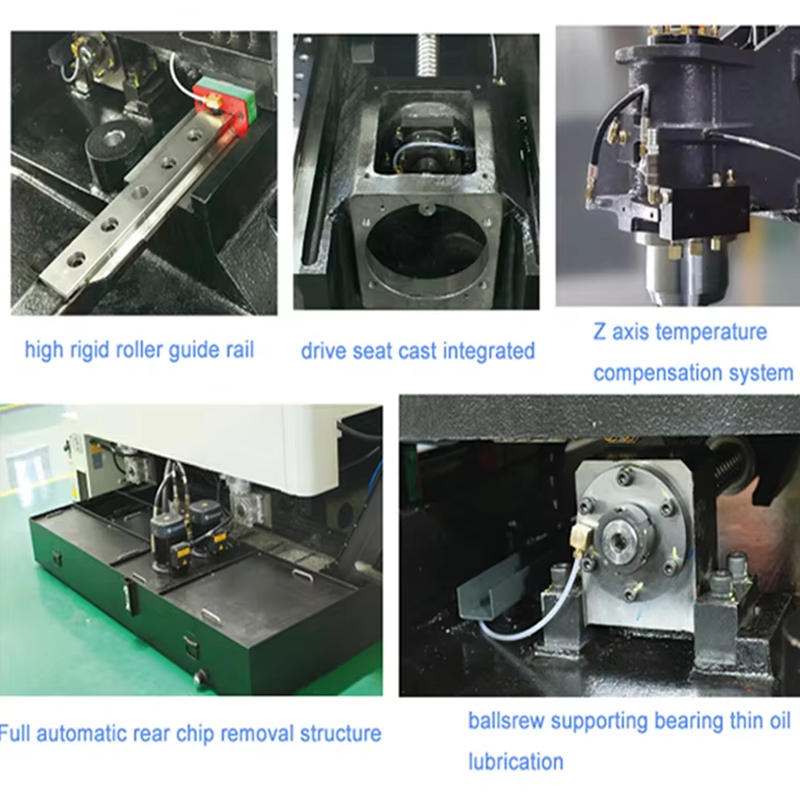

Rendimiento dinámico mejorado – Los servomotores de alto par y los tornillos de bolas de precisión permiten movimientos rápidos del eje (X/Y/Z) manteniendo al mismo tiempo la precisión del posicionamiento.
Capacidad de corte optimizada – El husillo de accionamiento directo con diseño de rotor equilibrado minimiza la vibración, lo que permite velocidades de alimentación más altas y una vida útil prolongada de la herramienta.
Diseño que ahorra espacio – El espacio compacto con carcasa completa maximiza la utilización del espacio del taller sin comprometer la envolvente de trabajo.
Control inteligente de procesos – El monitoreo en tiempo real de la carga del husillo y el posicionamiento del eje garantiza una calidad de mecanizado constante.
Opciones de configuración flexible – Admite varios sistemas de herramientas y soluciones de refrigerante para adaptarse a diferentes necesidades de procesamiento de materiales.
Especificación
| Tipo de máquina | Unidad | VMC850 (carril lineal) |
| Mesa de trabajo | ||
| Mesa de trabajo (length×width) | mm | 1050×500 |
| Carga máxima de la mesa | kg | 650 |
| Ranura en T (número de ranura × ancho de ranura × paso) | mm | 5-18×80 |
| Recorrido de los ejes | ||
| Viaje para ejes X/Y/Z | mm | 800/500/800 |
| Distancia desde la punta del husillo hasta la superficie de la mesa | mm | 150-750 |
| Distancia desde el centro del husillo hasta la superficie guía de la columna | mm | 620 |
| Sistema de alimentación | ||
| Sistema CNC | FANUC-0i MD | |
| Desplazamiento rápido de los ejes X/Y/Z | m/min | 30/30/20 |
| Velocidad máxima de alimentación de corte | m/min | 12 |
|
Sistema automático de cambio de herramientas(fresado CNC sin) |
||
| Cantidad estándar de herramientas | paquete | Tipo de disco 24 |
| La cuchilla cortadora de mayor diámetro/longitud | mm | Herramienta Φ80/300 |
| Manera de cambiar herramientas | Operado por aire | |
| Tiempo medio de intercambio de herramientas | sec | Tipo de disco: 2,5 s |
| Precisión | ||
| Precisión de posicionamiento | mm | 0.008 |
| Precisión del posicionamiento repetido | Mm | 0.005 |
| Sistema de husillo | ||
| Velocidad del husillo | rpm | 8000 |
| Especificaciones del husillo (diámetro del modelo/instalación) | BT40/150 | |
| Modo de accionamiento del husillo | Transmisión por correa | |
| Potencia del motor del husillo | kw | 15/11 |
| Presión de aire | ||
| Requisitos para la compresión de aire | Kg/cm² | ≥6 |
| Presión de aire flux | m³/min | ≥0,3 |
| Especificaciones de la máquina | ||
|
Peso neto(kg) |
kg | 5000 |
|
Dimensiones totales (Largo×Ancho×Alto) |
mm | 2700×2300×2600 |
