Escenarios y Ámbitos de Aplicación

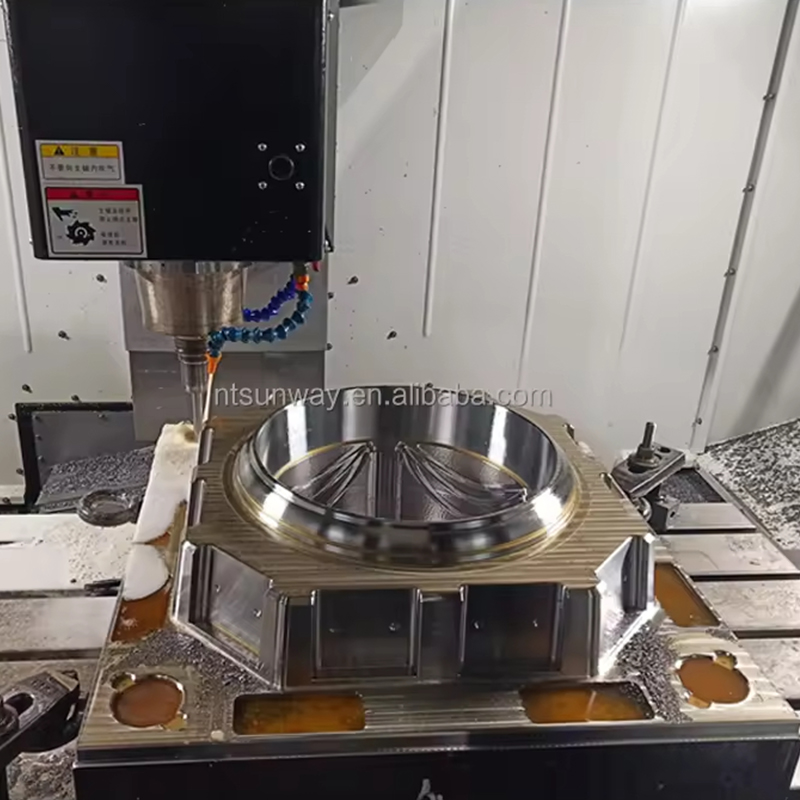

El VMC-855 es adecuado para procesar piezas de tamaño mediano a grande en industrias como la aeroespacial, la automotriz, la fabricación de moldes y la ingeniería de precisión general. Maneja una variedad de materiales, incluidos acero, hierro fundido, aleaciones de aluminio y materiales compuestos. Las aplicaciones típicas incluyen operaciones de fresado, perforación, roscado y contorneado.
Descripción
Contáctenos
El VMC-855 es un centro de mecanizado vertical rígido y de alta velocidad diseñado para la eliminación eficiente de material y un rendimiento estable en aplicaciones de mecanizado exigentes. Equipado con un sistema de guía lineal endurecido, garantiza durabilidad y precisión a largo plazo en condiciones de corte intenso. La máquina integra tecnologías avanzadas de husillo y accionamiento para lograr operaciones de alta velocidad manteniendo al mismo tiempo la rigidez estructural.
Características/ventajas del producto

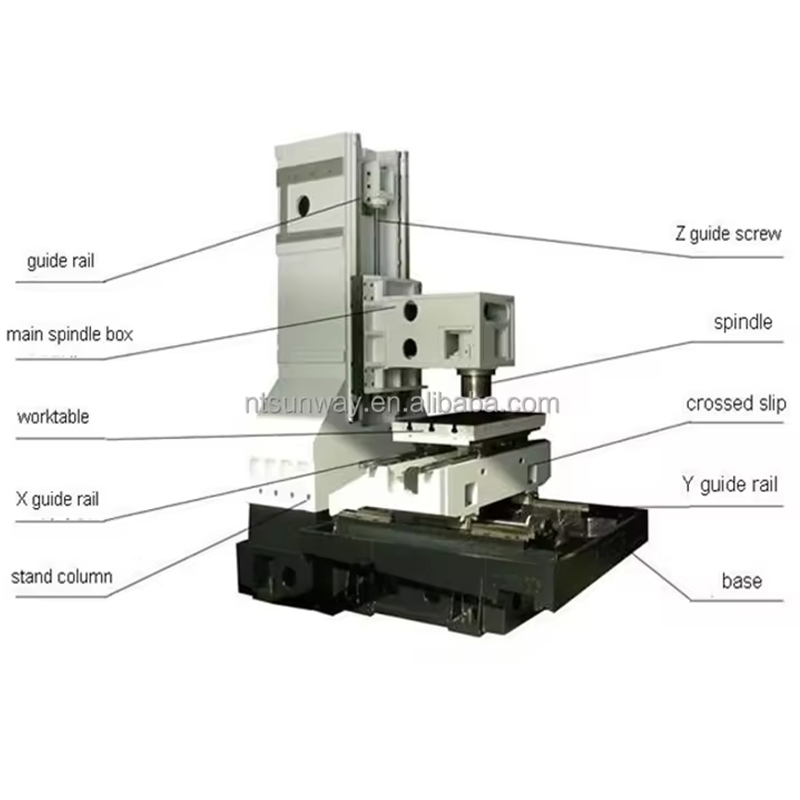

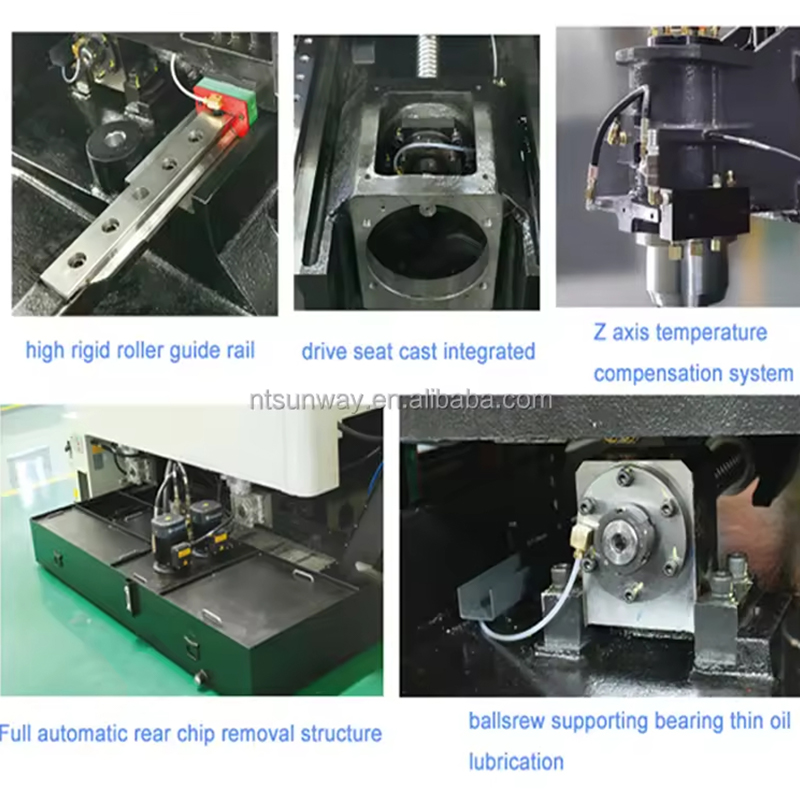

Estructura de riel duro: Las guías lineales reforzadas proporcionan una capacidad de carga mejorada y resistencia a las vibraciones para una vida útil prolongada.
Husillo de alta velocidad: un husillo de alto torque con rotación equilibrada minimiza la deformación térmica y admite un corte sostenido a alta velocidad.
Dinámica optimizada: el bastidor rígido de la máquina y los tornillos de bolas de precisión garantizan velocidades de alimentación suaves y consistencia de posicionamiento.
Sistema de control avanzado: interfaz fácil de usar con monitoreo en tiempo real para mejorar la eficiencia operativa.
Estabilidad térmica: el enfriamiento simétrico y la compensación del desplazamiento térmico reducen las desviaciones de mecanizado.
El VMC-855 combina una construcción robusta con capacidades de alta velocidad para satisfacer los requisitos de los entornos de fabricación modernos.
Descripción de la máquina
| Tipo de máquina | Unidad | VMC855 (riel duro) |
| Mesa de trabajo | ||
| Mesa de trabajo(length×width) | mm | 1050×520 |
| Carga máxima de la mesa | kg | 700 |
| Ranura en T (número de ranura × ancho de ranura × paso) | mm | 5-18×80 |
| Itinerario triaxial | ||
| Viaje para ejes X/Y/Z | mm | 850/550/600 |
| Distancia desde la punta del husillo hasta la superficie de la mesa | mm | 150 - 750 |
| Distancia desde el centro del husillo hasta la superficie guía de la columna | mm | 520 |
| Sistema de alimentación | ||
| Sistema CNC | Mitsubishi M70/FANUC - 0i MD | |
| Desplazamiento rápido de los ejes de X/Y/Z | m/min | 16 |
| Velocidad máxima de alimentación de corte | m/min | 7 |
| Sistema automático de transformación de herramientas (fresado CNC sin) | ||
| Calidad estándar de la herramienta | paquete | Sombrero de bambú tipo 20/Disco tipo 24 |
| La cuchilla cortadora de mayor diámetro/longitud | mm | Φ80/300 |
| Manera de intercambio de herramientas | Operado por aire | |
| Tiempo medio de intercambio de herramientas | sec | Tipo de sombrero de bambú: 5 s/Tipo de disco: 2,5 s |
| Precisión | ||
| Precisión de posicionamiento | mm | 0.008 |
| Precisión del posicionamiento repetido | Mm | 0.005 |
| Sistema de husillo | ||
| Velocidad del husillo | rpm | 8000 |
| Especificaciones del husillo (diámetro del modelo/instalación) | BT40/Φ150 | |
| Modo de accionamiento del husillo | Transmisión por correa | |
| Potencia del motor del husillo | kw | 15/11 |
| Presión de aire | ||
| Requisitos para la compresión de aire | Kg/cm² | ≥6 |
| Presión de aire flux | m³/min | ≥0,3 |
| Especificaciones de la máquina | ||
| Peso integrado (kg) | kg | 5500 |
| Dimensión total (peso×ancho×alto) | mm | 2700×2300×2600 |
