Escenarios y Ámbitos de Aplicación

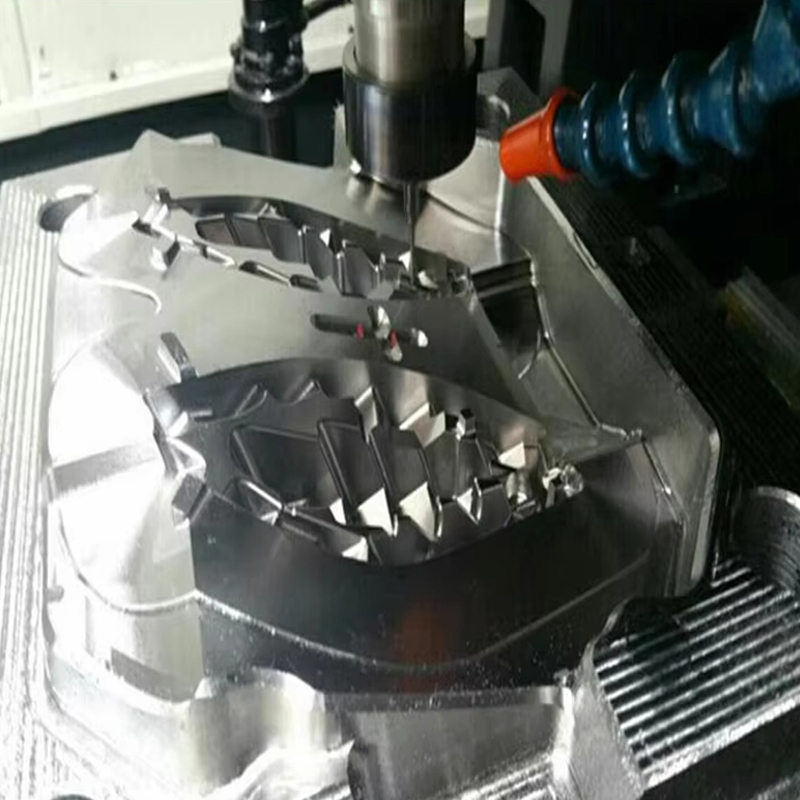

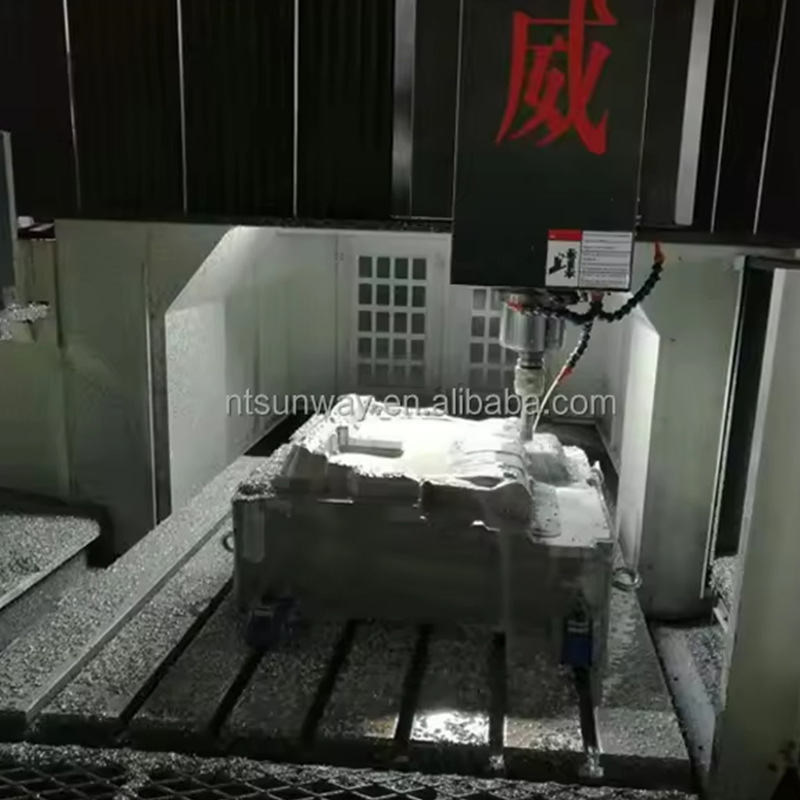

El LM-1311 se utiliza en la fabricación de moldes, componentes aeroespaciales y grabado artístico. Procesa materiales como aleaciones de aluminio, plásticos y tableros compuestos. El eje giratorio facilita tareas como fresado helicoidal, estampado cilíndrico y contorno irregular.
Descripción
Contáctenos

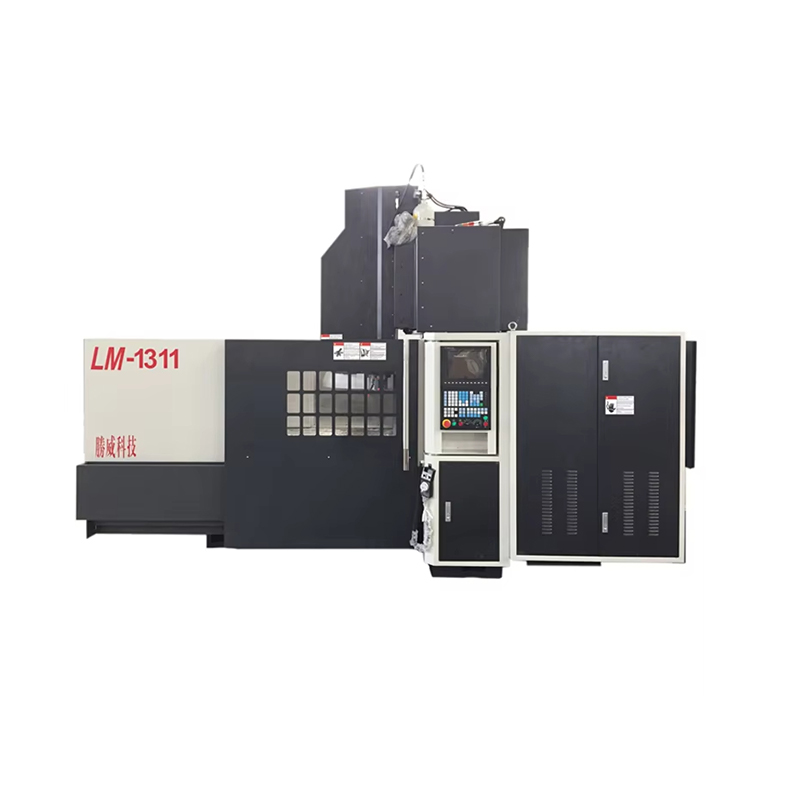

La máquina de grabado de pórtico CNC de 4 ejes LM-1311 está diseñada para tareas de mecanizado multidimensionales e incorpora una estructura de pórtico rígida y un mecanismo giratorio de 4 ejes. Admite operaciones en superficies complejas y piezas cilíndricas, adecuadas para producción industrial y fabricación personalizada.
Construido con un marco resistente y tornillos de bolas de precisión, el LM-1311 garantiza un rendimiento estable durante un funcionamiento prolongado. La máquina integra una unidad rotativa de cuarto eje, lo que permite el grabado y fresado continuo en geometrías no planas. Su conjunto de husillo modular se adapta a diversos requisitos de herramientas, mientras que los ejes servoaccionados proporcionan un control de movimiento constante.
Características/ventajas del producto
Diseño de pórtico: mejora la rigidez para reducir la vibración durante el mecanizado de alta carga.
Capacidad de 4 ejes: admite el control simultáneo de ejes lineales XYZ y un eje giratorio.
Herramientas adaptativas: compatibles con múltiples configuraciones de husillo para diversas tasas de eliminación de material.
Interfaz de usuario: sistema CNC optimizado con soporte de programación fuera de línea para una integración eficiente del flujo de trabajo.
El LM-1311 está diseñado para satisfacer las demandas del mecanizado multieje, equilibrando la durabilidad estructural con la flexibilidad operativa.
Especificación
| modelo | LM-1090 (Molienda ligera de pórtico) | LM-1311 (Molienda ligera de pórtico) | LM1609 (Molienda ligera de pórtico) | LM-1613 (Molienda ligera de pórtico) | LM-1813 (Molienda ligera de pórtico) |
| Área del banco de trabajo (largo × ancho) (mm) | 1000×750 | 1060×800 | 1300×1000 | 1600×800 | 1800×1200 |
| Número de ranura en T (mm) | 5-14 | 5-18 | 5-18 | 7-18 | 7-22 |
| Velocidad del husillo (r/min) | 3000~ 24000/21000 | 3000 - 24000/18000 | 3000 - 24000/18000 | 8000/15000 | 8000/15000 |
| Potencia de salida del husillo (KW) | 3.2 | 3.2/4 | 4/5,5 | 4/5,5/7.5 | 15 |
| Husillo (circunferencia del rango de diámetro de la herramienta) | φ3 - φ12 | φ3 - φ12 | φ3 - φ12 | φ3 - φ12/16 | φ150 BT40 servo |
| Recorrido de tres ejes (eje X*Y*Z) (mm) | Recorrido de tres ejes (eje X*Y*Z) (mm) | 450×400×200 | 500×500×250 | 600×600×250 | 1300×1800×700 |
| Distancia mínima del husillo a la mesa (mm) | 1300×1800×700 | Distancia mínima del husillo a la mesa (mm) | 30 | 60 | 150 |
| Altura del paso del pórtico (mm) | 150 | 150 | Altura del paso del pórtico (mm) | 230 | 850 |
¡Podemos ofrecerle un plan satisfactorio!
