Escenarios y Ámbitos de Aplicación
Esta máquina se utiliza en la fabricación de moldes, componentes aeroespaciales e industrias de herramientas especializadas. Es eficaz para producir cavidades, ranuras y detalles finos en matrices, palas de turbinas e implantes médicos. El proceso de mecanizado sin contacto elimina la tensión mecánica, lo que lo hace adecuado para piezas frágiles o complejas.
Descripción
Contáctenos

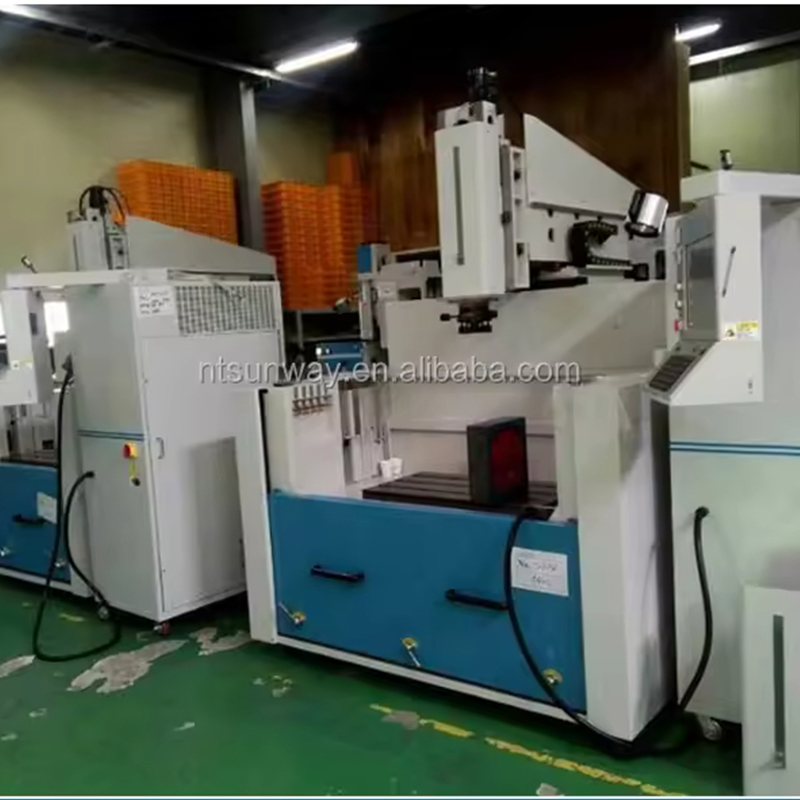

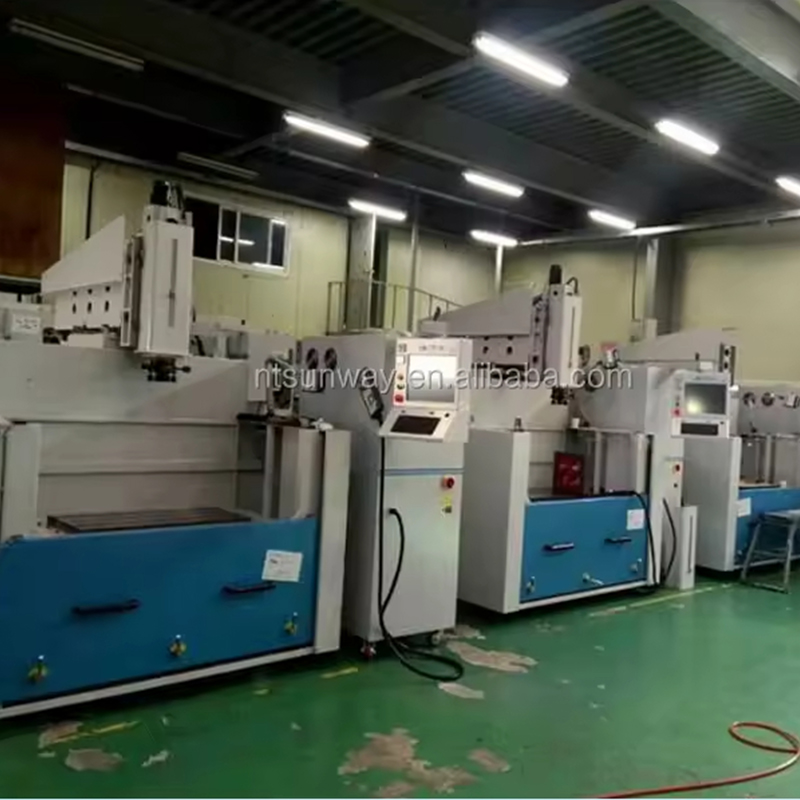

La máquina herramienta de electroerosión CNC de 3 ejes CNC-OX650 está diseñada para aplicaciones de mecanizado por descarga eléctrica (EDM) de precisión. Equipado con un sistema CNC de tres ejes, proporciona un control estable y eficiente sobre tareas de mecanizado complejas. La máquina es adecuada para procesar materiales conductores, especialmente metales endurecidos y aleaciones, donde los métodos de corte tradicionales son ineficaces. Su construcción rígida y sus circuitos de descarga avanzados garantizan un rendimiento constante en entornos industriales.
El CNC-OX650 integra un servosistema de alta respuesta y una interfaz CNC fácil de usar, lo que permite un control preciso de los parámetros de mecanizado. La configuración de tres ejes admite la interpolación lineal para geometrías complejas, mientras que la compensación automática del desgaste del electrodo mantiene la precisión dimensional. La máquina cuenta con un tanque de trabajo sumergido para minimizar la distorsión térmica y mejorar el acabado de la superficie.
Características/ventajas del producto
Sistema CNC de tres ejes con retroalimentación de circuito cerrado para precisión posicional.
Generador de pulsos adaptativo para tasas optimizadas de eliminación de material.
El mecanizado sumergido reduce el arco eléctrico y mejora la eliminación de residuos.
El diseño modular simplifica el mantenimiento y el reemplazo de componentes.
Compatible con electrodos de grafito y cobre para diversas aplicaciones.
Especificación
| Modelo | OX-430 (450) | OX-540 | OX-650 | OX-850 | OX-1060 | |
| Tamaño de la superficie de trabajo (mm) (largo × ancho) | mm | 700×400 | 850×500 | 900×650 | 1100×650 | 1250×800 |
| Recorrido izquierdo y derecho (eje X) | mm | 450 | 500 | 600 | 850 | 1000 |
| Recorrido delantero y trasero (eje Y) | mm | 350 | 400 | 450 | 500 | 600 |
| Recorrido del husillo (eje Z) | mm | 300 | 300 | 400 | 400 | 500 |
| La distancia desde el extremo inferior de la placa de ranura en T hasta la superficie de trabajo | mm | 320-620 | 370-670 | 370-770 | 500-900 | 500-1000 |
| Dimensiones de la cavidad interior del tanque de aceite (largo × ancho × alto) | mm | 1200×700×440 | 1440×800×500 | 1616×950×550 | 1800×1100×600 | 2100×1250×600 |
| Capacidad del tanque de combustible | L | 703 | 828 | 1177 | 1340 | 1960 |
| Peso máximo del electrodo | mm | 100 | 120 | 150 | 200 | 400 |
| Banco de trabajo portante | kg | 1000 | 1800 | 2500 | 3000 | 3500 |
| Peso de la máquina | kg | 2500 | 3300 | 3500 | 4500 | 6500 |
| Precio unitario | yuan | 70000 | 83000 | 92000 | 104000 | 140000 |
