Escenarios y Ámbitos de Aplicación
Fabricación de moldes: Producción de moldes de inyección, matrices de estampación y matrices de forja.
Aeroespacial y automotriz: mecanizado de aleaciones endurecidas y componentes complejos.
Fabricación de herramientas y troqueles: Fabricación de troqueles de extrusión y herramientas de precisión.
Medicina y electrónica: procesamiento de piezas pequeñas y de alto detalle con tolerancias estrictas.
Descripción
Contáctenos

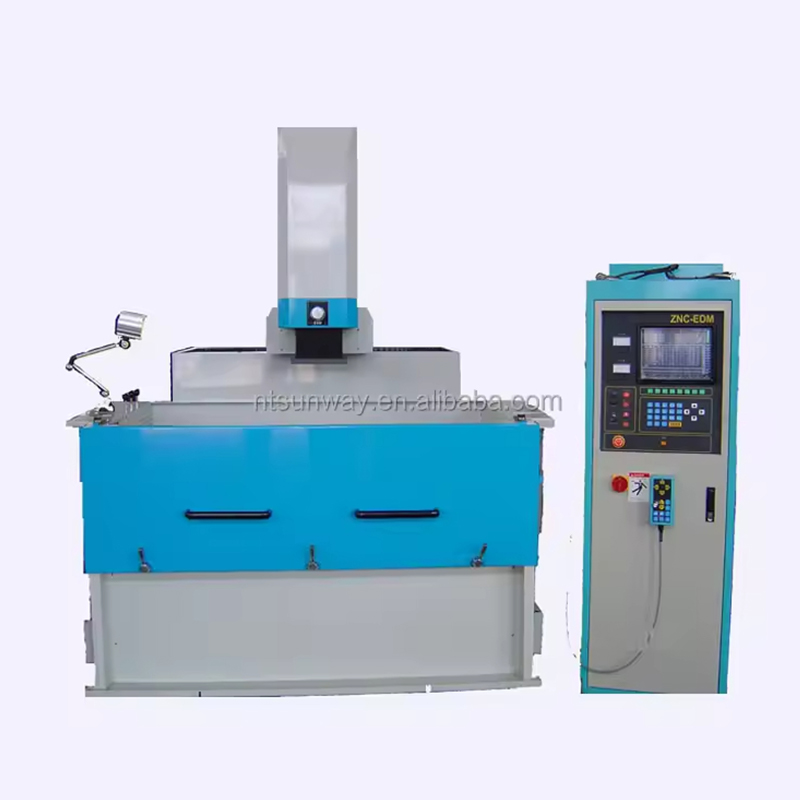

El CNC-OX850 es un electroerosor de matriz CNC de 3 ejes diseñado para el mecanizado de precisión de materiales conductores. Equipado con tecnología de control digital, garantiza un mecanizado de descarga estable con una compensación eficiente del desgaste de los electrodos. La máquina es adecuada para fabricar cavidades complejas, moldes y geometrías intrincadas donde los métodos de corte convencionales son ineficaces.
Características/ventajas del producto
Control CNC de 3 ejes: permite el movimiento automatizado a lo largo de los ejes X, Y y Z para un mecanizado consistente.
Generación de pulsos digitales: parámetros de descarga ajustables para un acabado superficial optimizado y eliminación de material.
Compensación de desgaste de electrodos: corrige automáticamente el desgaste de la herramienta para mantener la precisión dimensional.

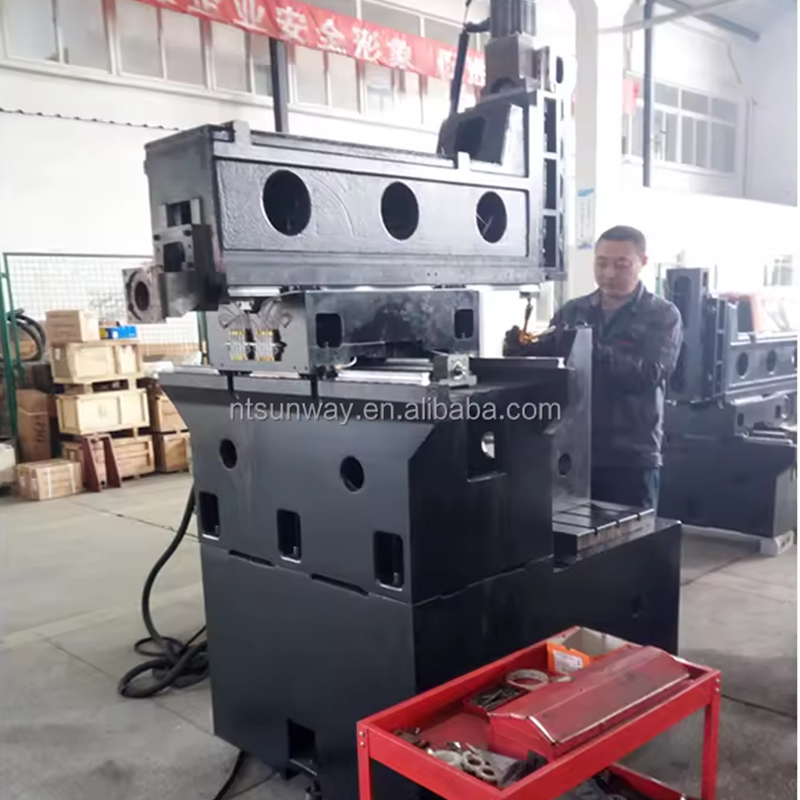

Construcción rígida: el marco resistente garantiza la estabilidad durante operaciones de descarga de alta intensidad.
Interfaz fácil de usar: programación simplificada y monitoreo en tiempo real para una operación eficiente.
El CNC-OX850 integra tecnología EDM avanzada con un rendimiento confiable, lo que lo hace adecuado para aplicaciones industriales que requieren una conformación compleja de materiales conductores.
Especificación
| Modelo | OX-430 (450) | OX-540 | OX-650 | OX-850 | OX-1060 | |
| Tamaño de la superficie de trabajo (mm) (largo × ancho) | mm | 700×400 | 850×500 | 900×650 | 1100×650 | 1250×800 |
| Recorrido izquierdo y derecho (eje X) | mm | 450 | 500 | 600 | 850 | 1000 |
| Recorrido delantero y trasero (eje Y) | mm | 350 | 400 | 450 | 500 | 600 |
| Recorrido del husillo (eje Z) | mm | 300 | 300 | 400 | 400 | 500 |
| La distancia desde el extremo inferior de la placa de ranura en T hasta la superficie de trabajo | mm | 320-620 | 370-670 | 370-770 | 500-900 | 500-1000 |
| Dimensiones de la cavidad interior del tanque de aceite (largo × ancho × alto) | mm | 1200×700×440 | 1440×800×500 | 1616×950×550 | 1800×1100×600 | 2100×1250×600 |
| Capacidad del tanque de combustible | L | 703 | 828 | 1177 | 1340 | 1960 |
| Peso máximo del electrodo | mm | 100 | 120 | 150 | 200 | 400 |
| Banco de trabajo portante | kg | 1000 | 1800 | 2500 | 3000 | 3500 |
| Peso de la máquina | kg | 2500 | 3300 | 3500 | 4500 | 6500 |
| Precio unitario | yuan | 70000 | 83000 | 92000 | 104000 | 140000 |
