Escenarios y Ámbitos de Aplicación
Mecanizado de producción de componentes industriales a gran escala
Fabricación de elementos estructurales de equipos pesados
Procesamiento de piezas de aleación de alta densidad

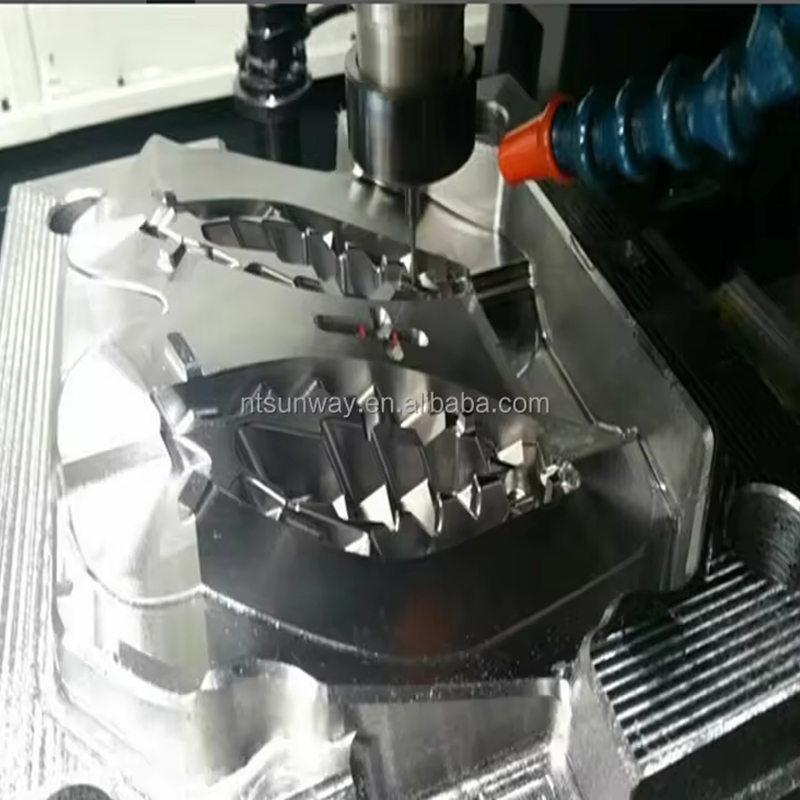

Fabricación de herramientas y matrices de gran tamaño
Descripción
Contáctenos

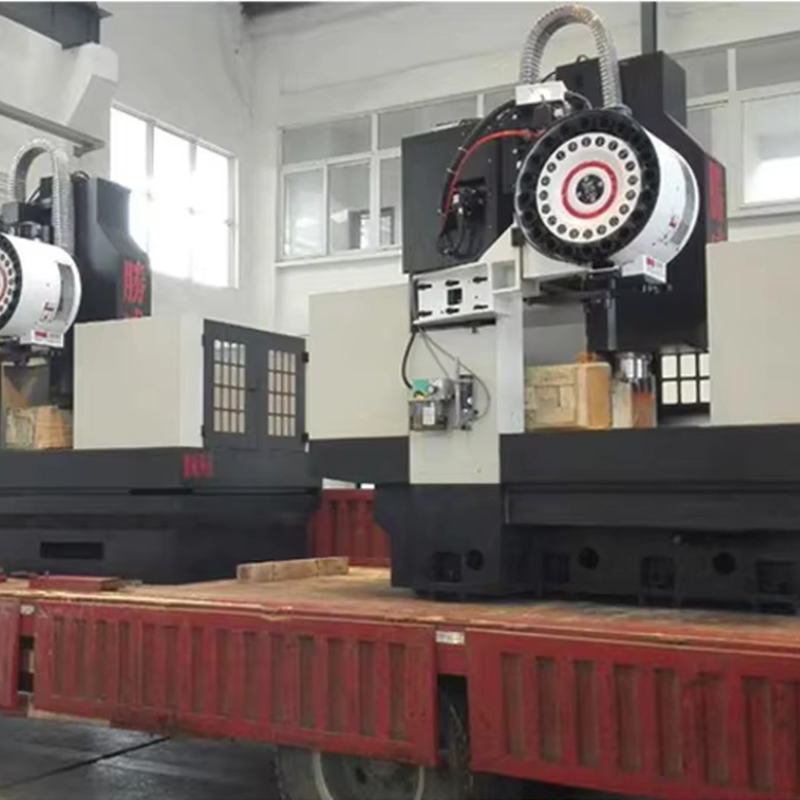

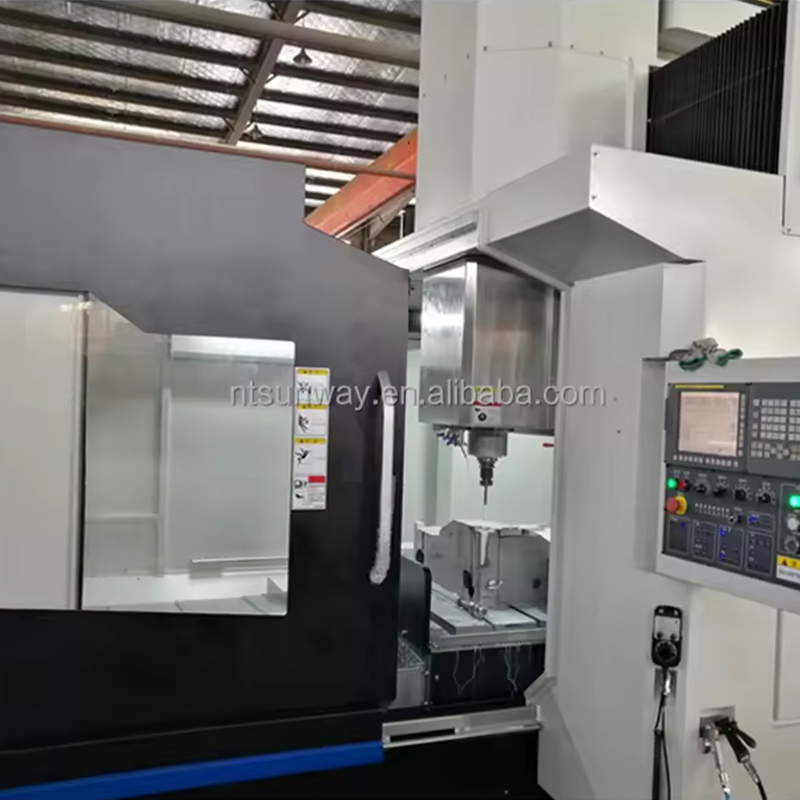

El LM-1090 representa un pórtico CNC de clase estructural diseñado para aplicaciones exigentes de eliminación de materiales. Su base monolítica y su configuración de doble columna proporcionan características inherentes de amortiguación de vibraciones, mientras que la viga transversal reforzada mantiene la precisión geométrica en condiciones de carga máxima. La arquitectura de la máquina incorpora un diseño térmicamente simétrico para mitigar la deriva posicional durante el funcionamiento continuo.
Características/ventajas del producto
Marco de soporte de carga: las piezas fundidas optimizadas para tensiones de la máquina demuestran relaciones masa-rigidez superiores, particularmente cuando se manipulan piezas asimétricas.
Sistema de transmisión de potencia: la tecnología de accionamiento de husillo acoplado directamente elimina las ineficiencias del tren de engranajes y proporciona par completo en todo el espectro de velocidad operativa.
Arquitectura de control de movimiento: los sistemas de retroalimentación absoluta del codificador mantienen la integridad posicional sin requerir retornos de referencia, incluso después de interrupciones de energía.
Características de estabilidad del proceso: Los mecanismos de contrapeso activos y los ejes precargados garantizan una dinámica de corte consistente en toda la envolvente de trabajo.
Accesibilidad al mantenimiento: Los puntos de servicio ubicados estratégicamente y el diseño de componentes modulares reducen el tiempo de inactividad para el mantenimiento de rutina.
La filosofía de diseño del LM-1090 enfatiza la confiabilidad del proceso en entornos de fabricación industrial, con especial atención a los ciclos de mecanizado de larga duración y las tasas de eliminación de material pesado. Sus opciones de configuración se adaptan a diversos requisitos de producción manteniendo al mismo tiempo parámetros de rendimiento fundamentales.
Especificación
| modelo | LM-1090 (Molienda ligera de pórtico) | LM-1311 (Molienda ligera de pórtico) | LM1609 (Molienda ligera de pórtico) | LM-1613 (Molienda ligera de pórtico) | LM-1813 (Molienda ligera de pórtico) |
| Área del banco de trabajo (largo × ancho) (mm) | 1000×750 | 1060×800 | 1300×1000 | 1600×800 | 1800×1200 |
|
Número de ranuras en T |
5-14 | 5-18 | 5-18 | 7-18 | 7-22 |
| Velocidad del husillo (r/min) | 3000~ 24000/21000 | 3000-24000/18000 | 3000-24000/18000 | 8000/15000 | 8000/15000 |
| Potencia de salida del husillo (KW) | 3.2 | 3.2/4 | 4/5,5 | 4/5,5/7.5 | 15 |
| Husillo (circunferencia del rango de diámetro de la herramienta) | φ3-φ12 | φ3-φ12 | φ3-φ12 | φ3-φ12/16 | φ150 BT40 servo |
| Recorrido de tres ejes (eje X*Y*Z) (mm) | Recorrido de tres ejes (eje X*Y*Z) (mm) | 450*400*200 | 500*500*250 | 600*600*250 | 1300*1800*700 |
| Distancia mínima del husillo a la mesa (mm) | 1300*1800*700 | Distancia mínima del husillo a la mesa (mm) | 30 | 60 | 150 |
| Altura del paso del pórtico (mm) | 150 | 150 | Altura del paso del pórtico (mm) | 230 | 850 |
