Escenarios y Ámbitos de Aplicación
Los usos principales incluyen la fabricación de moldes y matrices de precisión, el mecanizado de componentes aeroespaciales y la producción de herramientas especializadas. La máquina procesa materiales como aceros endurecidos para herramientas, carburos y aleaciones resistentes al calor, lo que se adapta a aplicaciones donde los métodos de corte convencionales no son prácticos.
Descripción
Contáctenos

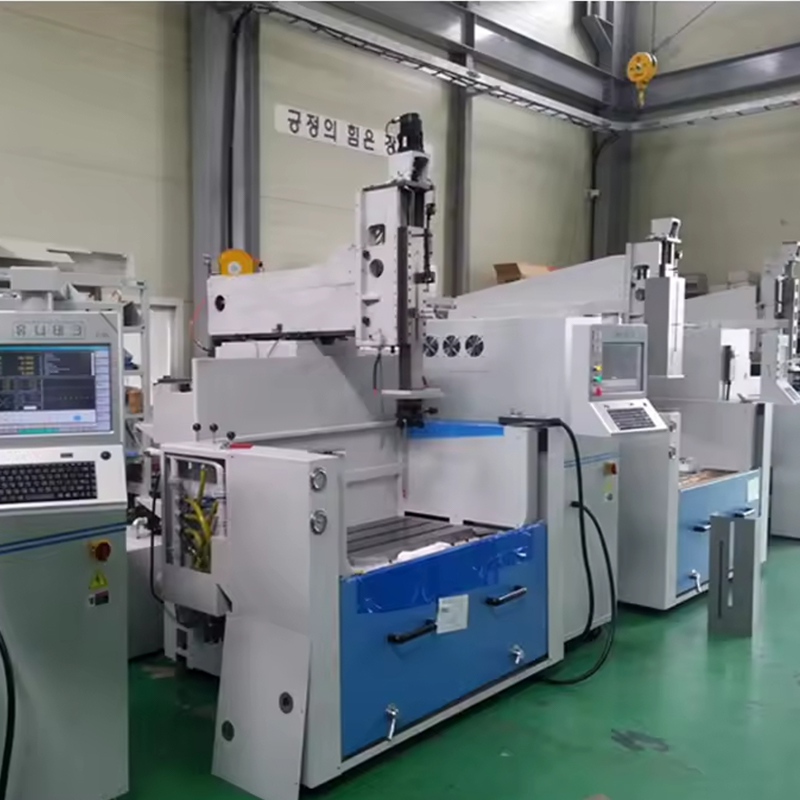

La máquina descascarilladora CNC-OX540 CNC EDM de 3 ejes está diseñada para el mecanizado por descarga eléctrica controlada de metales conductores. Su sistema CNC de tres ejes proporciona un control preciso del movimiento, lo que lo hace adecuado para aplicaciones que exigen una conformación compleja y una calidad superficial fina. La máquina está diseñada para brindar durabilidad y repetibilidad en entornos industriales.
Con una construcción robusta y una tecnología de erosión por chispa optimizada, el CNC-OX540 ofrece un rendimiento de mecanizado constante. El sistema incluye monitoreo en tiempo real y ajuste de descarga adaptativo para mantener un funcionamiento estable. Sus configuraciones programables permiten un manejo eficiente de geometrías complejas sin intervención manual.
Características/ventajas del producto
Ejes controlados por CNC: garantiza un posicionamiento preciso y trayectorias de mecanizado repetibles.
Regulación dinámica de descarga: ajusta automáticamente la producción de energía en función del material y las condiciones de mecanizado.
Diseño de marco rígido: minimiza la deflexión y mantiene la estabilidad durante el funcionamiento prolongado.
Automatización de procesos integrada: incluye lavado automatizado y gestión de electrodos para reducir el tiempo de inactividad.
Funcionalidad expandible: admite archivos adjuntos opcionales para operaciones especializadas.
Especificación
| Modelo | OX-430 (450) | OX-540 | OX-650 | OX-850 | OX-1060 | |
| Tamaño de la superficie de trabajo (mm) (largo × ancho) | mm | 700×400 | 850×500 | 900×650 | 1100×650 | 1250×800 |
| Recorrido izquierdo y derecho (eje X) | mm | 450 | 500 | 600 | 850 | 1000 |
| Recorrido delantero y trasero (eje Y) | mm | 350 | 400 | 450 | 500 | 600 |
| Recorrido del husillo (eje Z) | mm | 300 | 300 | 400 | 400 | 500 |
| La distancia desde el extremo inferior de la placa de ranura en T hasta la superficie de trabajo | mm | 320-620 | 370-670 | 370-770 | 500-900 | 500-1000 |
| Dimensiones de la cavidad interior del tanque de aceite (largo × ancho × alto) | mm | 1200×700×440 | 1440×800×500 | 1616×950×550 | 1800×1100×600 | 2100×1250×600 |
|
Capacidad del tanque de trabajo |
L | 703 | 828 | 1177 | 1340 | 1960 |
| Peso máximo del electrodo | mm | 100 | 120 | 150 | 200 | 400 |
| Banco de trabajo portante | kg | 1000 | 1800 | 2500 | 3000 | 3500 |
| Peso de la máquina | kg | 2500 | 3300 | 3500 | 4500 | 6500 |
| Precio unitario | yuan | 70000 | 83000 | 92000 | 104000 | 140000 |
