Escenarios y Ámbitos de Aplicación

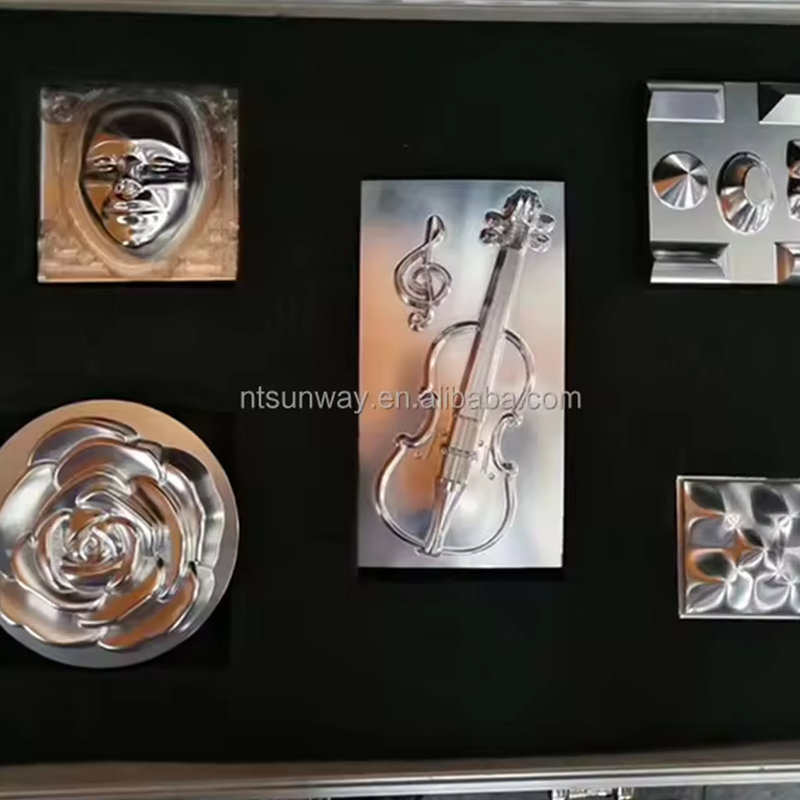

Esta máquina es adecuada para industrias que requieren un trabajo metálico preciso, incluidos componentes aeroespaciales, piezas de automóviles y fabricación de moldes industriales. Se adapta a piezas de trabajo grandes y admite operaciones multieje, lo que lo hace adaptable tanto para la creación de prototipos como para la producción por lotes.
Descripción
Contáctenos

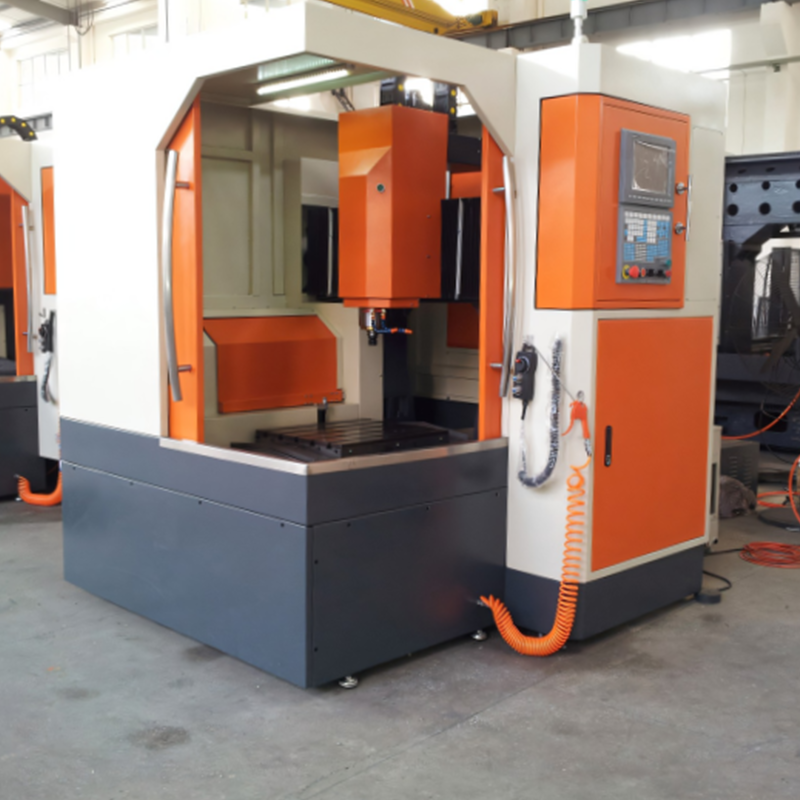

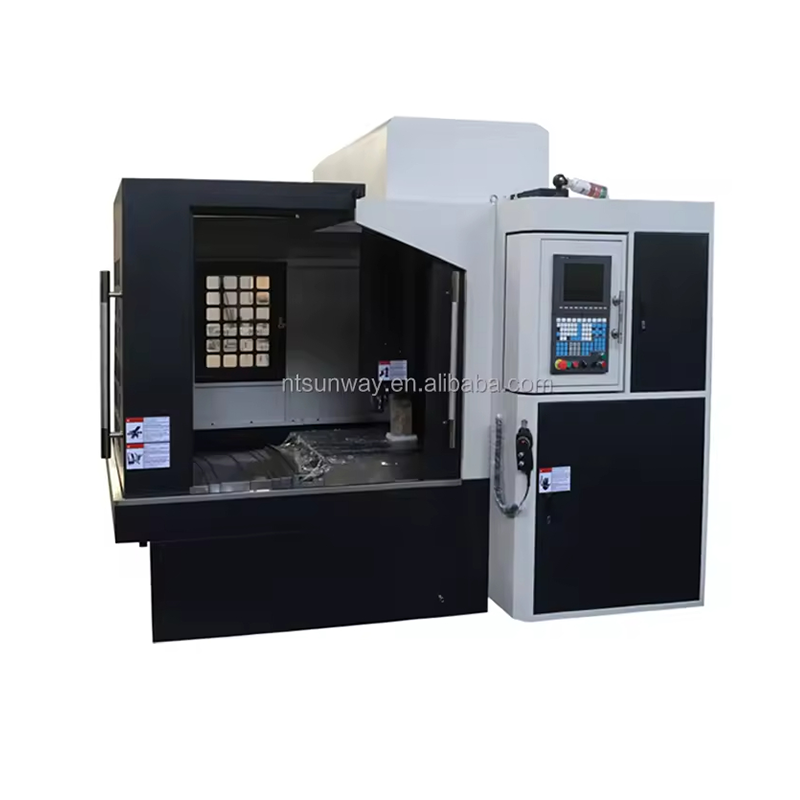

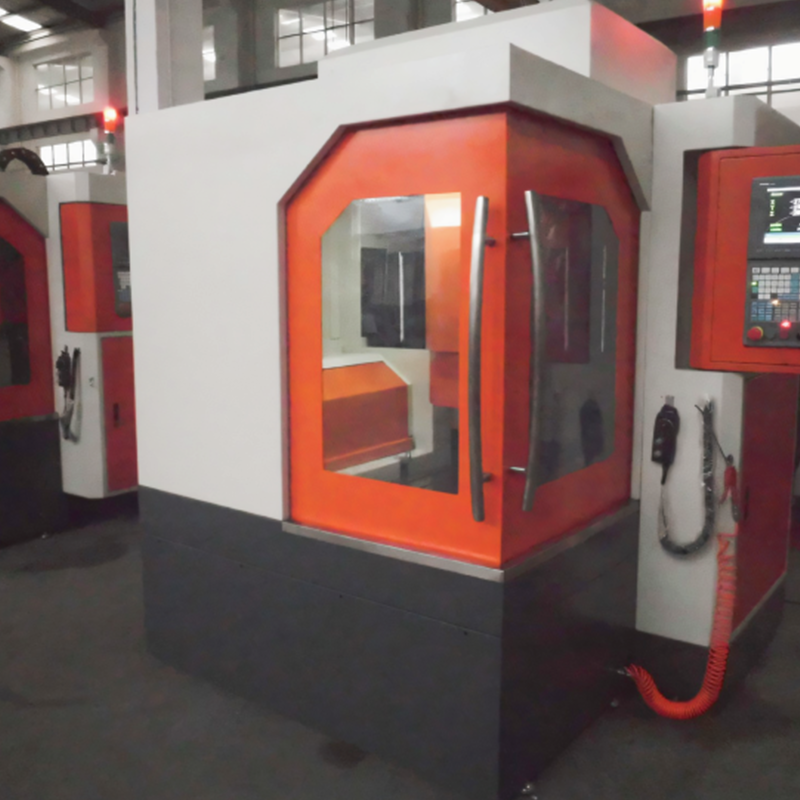

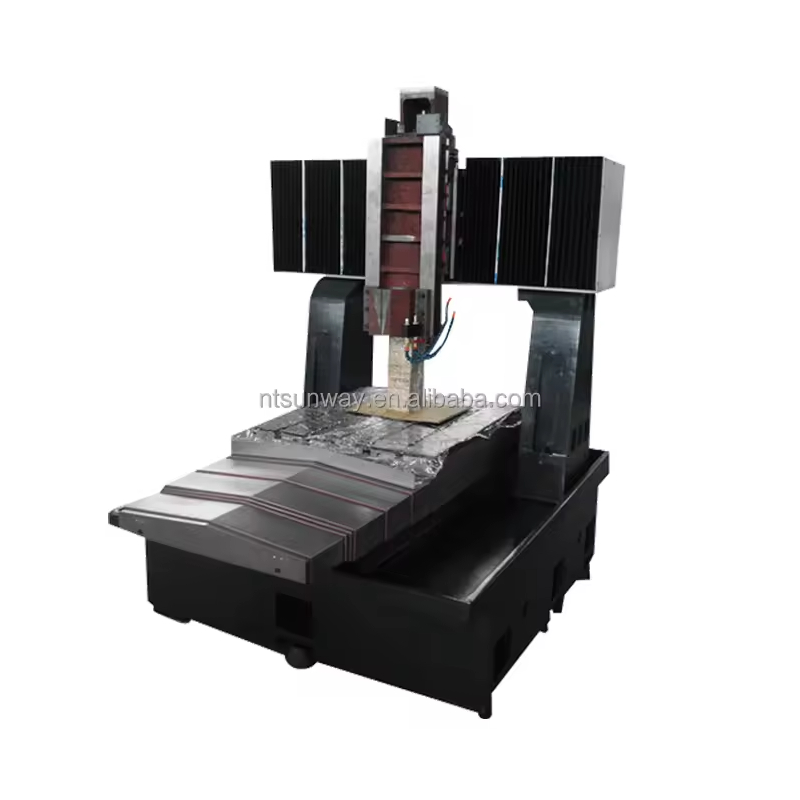

El centro de fresado y grabado CNC con pórtico de material de procesamiento de hierro fundido de acero inoxidable metálico DX-1080 está diseñado para aplicaciones de mecanizado de servicio pesado. Su estructura rígida de pórtico garantiza estabilidad al procesar metales duros como acero inoxidable y hierro fundido. Equipada con un husillo de alto par y un avanzado sistema CNC, la máquina ofrece un rendimiento constante para tareas complejas de grabado y fresado.
Características/ventajas del producto

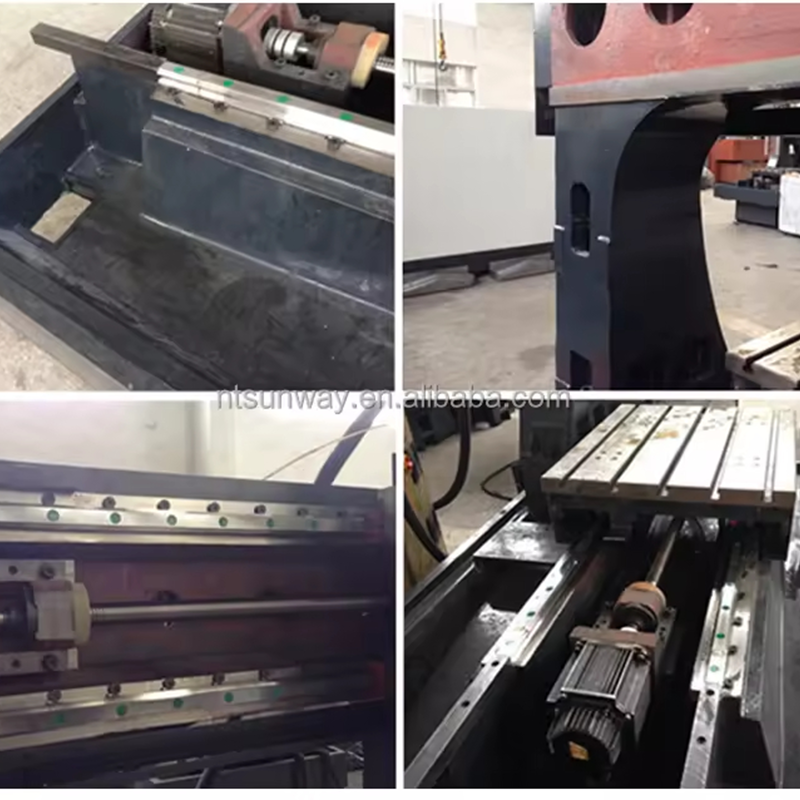

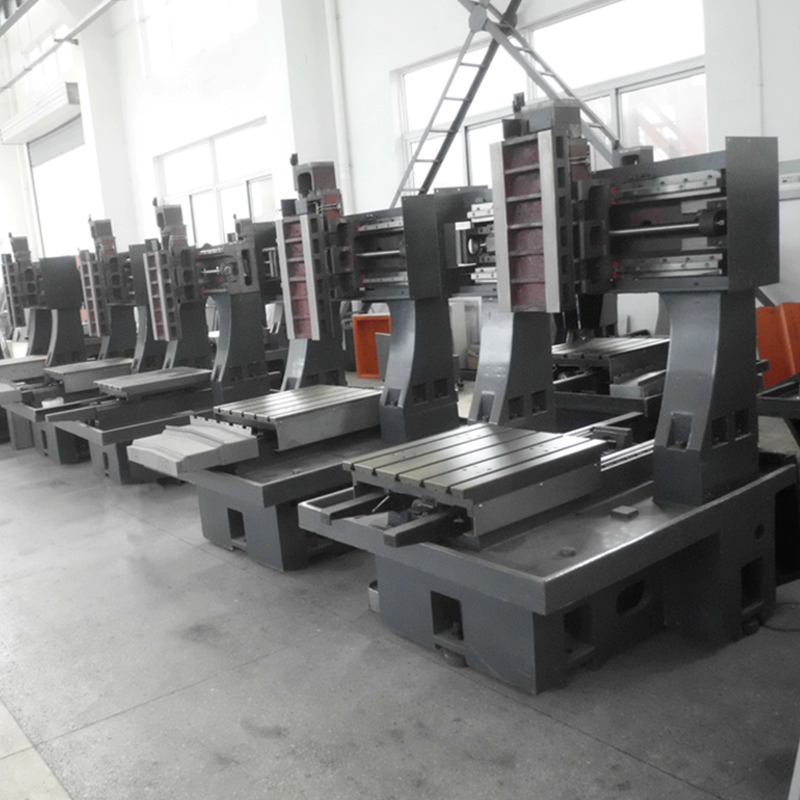

Construcción robusta: el marco de pórtico reforzado minimiza la vibración durante el mecanizado con alta carga.
Opciones de husillo versátiles: compatible con varias configuraciones de husillo para manejar diferentes niveles de dureza del material.
Sistema de enfriamiento eficiente: Los mecanismos de enfriamiento integrados reducen la deformación térmica durante el funcionamiento prolongado.
Interfaz fácil de usar: el sistema CNC admite formatos de programación estándar y ofrece monitoreo en tiempo real.
Especificación
| modelo | DX-4040 | DX-5050 | DX-6060 | DX-7580 | DX-1080 |
| Área del banco de trabajo (largo × ancho) (mm) | 400×400 | 550×500 | 650×550 | 800×700 | 1000×750 |
| Número de ranura en T (mm) | 5-14 | 5-14 | 5-14 | 5-14 | 5-18 |
| Velocidad del husillo (r/min) | 3000~24000 | 3000~24000 | 3000~24000/21000 | 3000~24000/18000 | 3000~24000/18000 |
| Potencia de salida del husillo (KW) | 1.6/2.2 | 3.2 | 3.2/4 | 4/5,5 | 4/5,5/7.5 |
| Husillo (circunferencia del rango de diámetro de la herramienta) | φ3-φ12 | φ3-φ12 | φ3-φ12 | φ3-φ12/16 | φ3-φ12/ 16-φ20 |
| Recorrido de tres ejes (eje XYZ) (mm) | 450×400×200 | 500×500×250 | 600×600×250 | 750×800×300 | 800×1000×300 |
| Distancia mínima del husillo a la mesa (mm) | 30 | 60 | 60 | 60 | 60 |
| Altura del paso del pórtico (mm) | 230 | 310 | 310 | 360 | 360 |
