¿Cuántos controles hay en una máquina CNC?

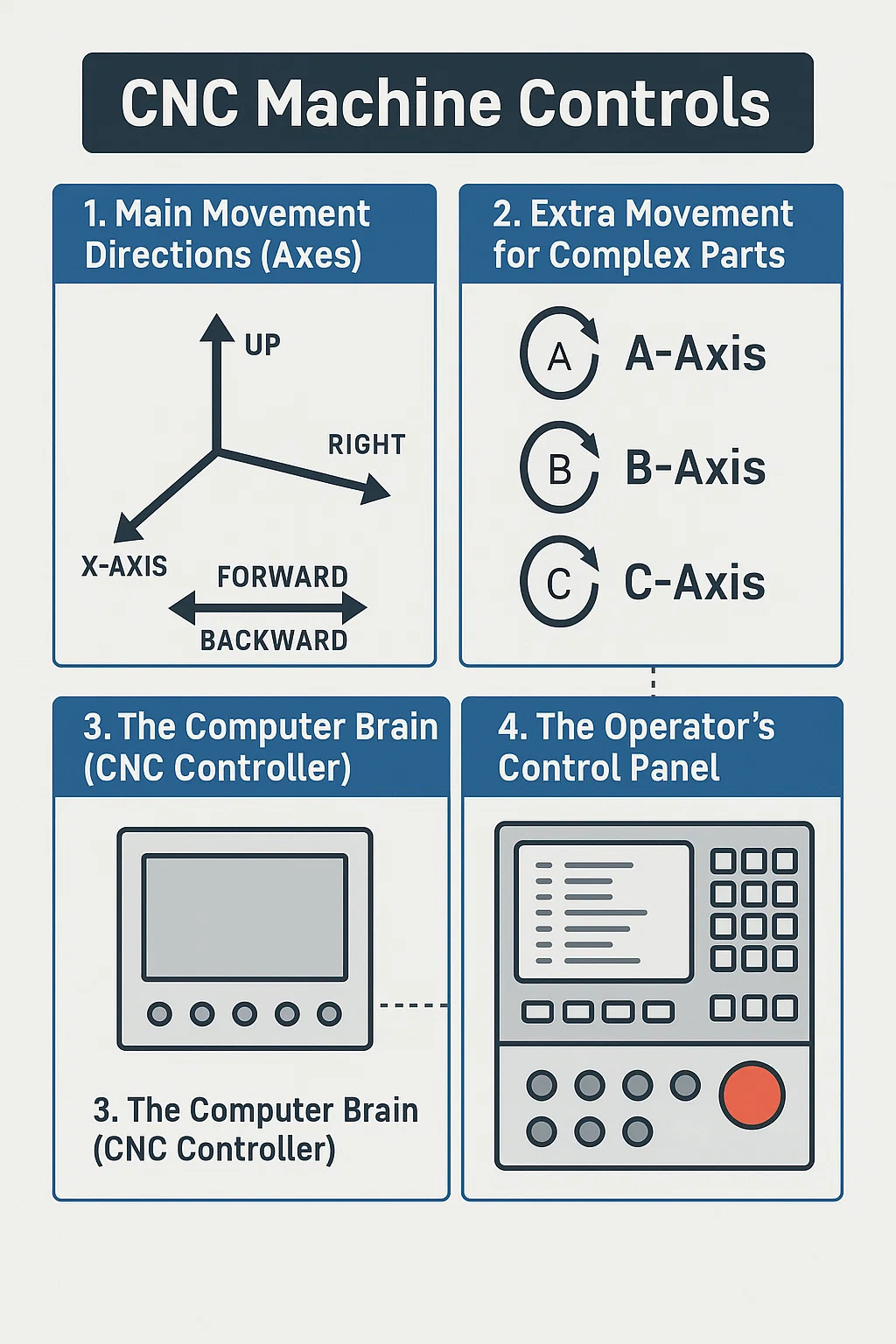

Así es como funcionan los controles en una máquina CNC típica, desglosado de forma sencilla:

1.Las Direcciones Principales del Movimiento (Ejes): Este es el núcleo de máquina cnc controlar.

•Piense en estas como las direcciones básicas en las que se puede mover la herramienta de corte o la pieza de trabajo.
•Eje X: Controla el movimiento hacia la izquierda y hacia la derecha (normalmente el recorrido más largo).
•Eje Y: Controla el movimiento hacia adelante y hacia atrás.
•Eje Z: Controla el movimiento hacia arriba y hacia abajo (a menudo donde el husillo o la herramienta de corte se mueve verticalmente).
•Una máquina CNC básica (como una simple fresadora o fresadora) tiene estos tres controles principales (X, Y, Z).

2.Movimiento adicional para piezas complejas:

•Las máquinas CNC más avanzadas añaden controles rotacionales a esos tres básicos.
•Eje A: Rotación alrededor de la línea del eje X.
•Eje B: Rotación alrededor de la línea del eje Y.
•Eje C: Rotación alrededor de la línea del eje Z (común en tornos CNC para posicionamiento de herramientas o herramientas motorizadas).
•Una máquina CNC de 4 ejes agrega un eje de rotación (a menudo A o B) al X,Y,Z básico.
•Una máquina CNC de 5 ejes añade dos ejes de rotación (normalmente A y B) a X,Y,Z, lo que permite que la herramienta se acerque a la pieza de trabajo desde casi cualquier ángulo. Esto es común en los centros de mecanizado CNC de alta gama.

3.El cerebro de la computadora (controlador CNC):

•Este no es un "control" que usted mueve físicamente, sino la unidad electrónica que ejecuta todo el espectáculo.
•Lee las instrucciones programadas (código G) y envía señales a los motores que accionan cada eje. Le indica a la máquina CNC cuándo y hasta dónde moverse a lo largo de X, Y, Z, A, B o C.

4.El Panel de Control del Operador:

•Aquí es donde la persona interactúa con la máquina CNC.
•Incluye la pantalla que muestra el programa y el estado de la máquina.
•Cuenta con botones y perillas para:
•Iniciar y detener el programa.
•Mover los ejes manualmente (a menudo llamado "jogging").
•Carga de programas.
•Configurar la máquina (como decirle dónde está la herramienta).
•Botón de parada de emergencia (¡un control muy importante!).
