¿Cómo se conoce también a una fresadora vertical?

Una fresadora vertical se conoce más comúnmente como centro de mecanizado vertical (VMC) . También se le conoce como molino de torreta, molino de rodilla o molino tipo Bridgeport, según su diseño y configuración específicos. En la era CNC, el término "centro de mecanizado vertical" se ha convertido en la etiqueta dominante de la industria, mientras que "fresador de torreta" y "fresador de rodilla" continúan describiendo variantes mecánicas particulares. Comprender estos nombres (y lo que separa un tipo de otro) es el primer paso para seleccionar la máquina adecuada para una aplicación determinada.

En esencia, una fresadora vertical se define por una característica clave: su husillo está orientado verticalmente, perpendicular a la mesa de trabajo. Este husillo sostiene y gira la herramienta de corte, moviéndose hacia arriba y hacia abajo a lo largo del eje Z para eliminar material de una pieza de trabajo estacionaria. Todo lo demás, ya sea controles CNC, un marco de pórtico o capacidad de grabado, se basa en este concepto fundamental.

Los diferentes nombres y lo que realmente significan

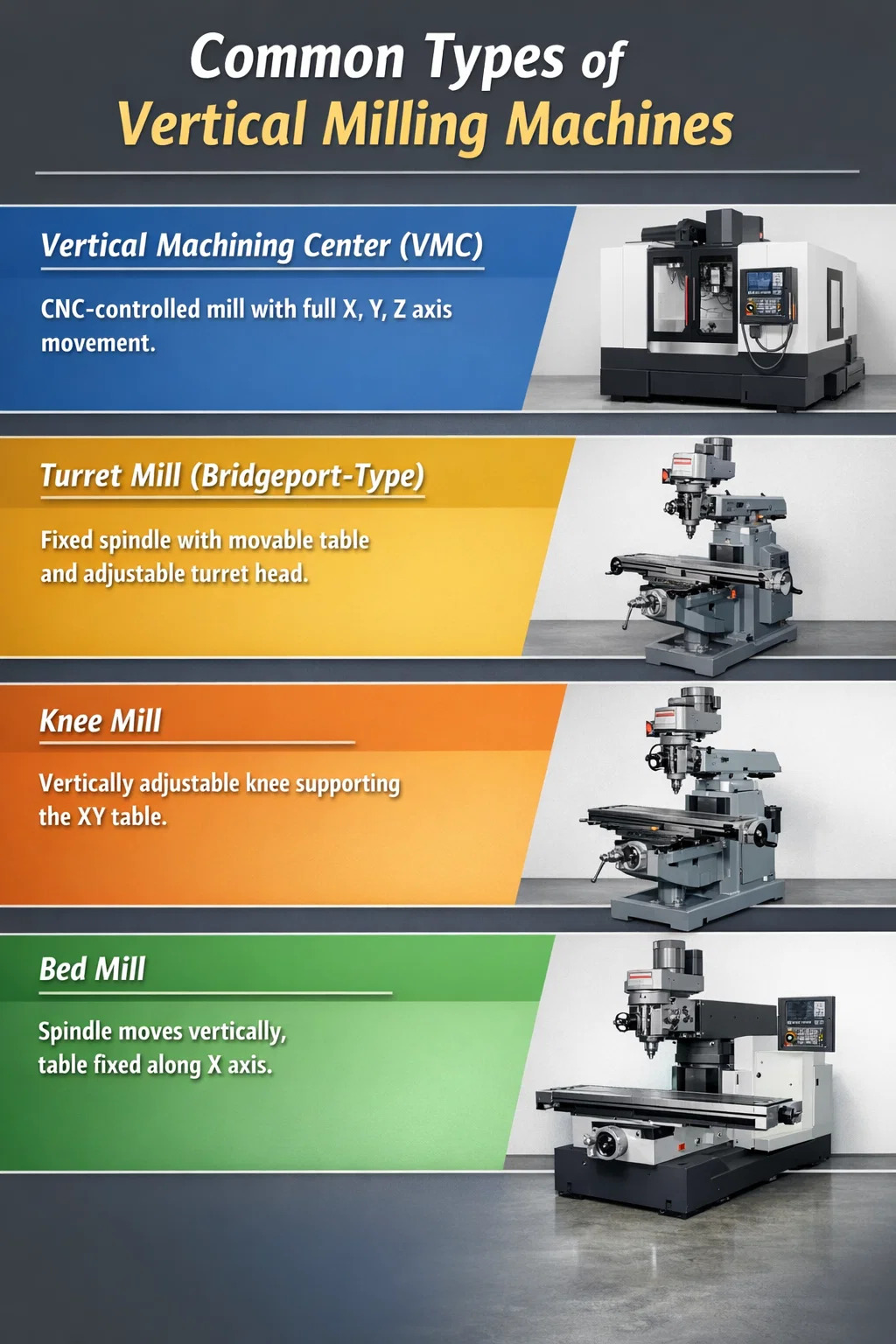

La terminología que rodea a las fresadoras verticales puede resultar confusa porque la misma máquina puede llevar varios nombres simultáneamente, cada uno de los cuales destaca un aspecto diferente de su diseño o función. unquí hay un desglose de los nombres más comunes:

Centro de mecanizado vertical (VMC)

Este es el término industrial moderno y estandarizado para una fresadora vertical controlada por CNC. Una vez que se integró el control numérico por computadora en el proceso de fresado y se agregaron cambiadores automáticos de herramientas, sistemas de refrigeración y cambiadores de paletas, las máquinas evolucionaron más allá del simple fresado y se convirtieron en "centros de mecanizado". Un VMC puede realizar taladrado, mandrinado, escariado, roscado y fresado en una sola configuración. El término ahora se usa universalmente en la documentación de fabricación, contratos de adquisición y estándares industriales.

Molino de torreta

Un molino de torreta presenta un husillo fijo, mientras que la mesa de trabajo puede moverse tanto perpendicular como paralela al eje del husillo. El cabezal del husillo, montado sobre una torreta, permite un posicionamiento angular. Este diseño hace que los molinos de torreta sean muy versátiles para trabajos de prototipos y lotes pequeños. Los molinos de torreta a menudo se denominan molinos tipo Bridgeport, nombre derivado de la empresa Bridgeport Machines cuyo diseño de molino de rodilla se convirtió en la referencia estándar de la industria durante décadas. Muchas máquinas manuales y CNC todavía siguen la configuración Bridgeport en la actualidad.

Molino de rodilla

El término "fresador de rodilla" se refiere específicamente a cualquier fresadora cuya mesa XY sube y baja por la columna sobre una rodilla ajustable verticalmente. Esta rodilla permite al operador establecer la altura vertical de la superficie de trabajo, agregando un grado de flexibilidad para diferentes alturas de piezas. Los molinos de rodilla son una subcategoría de los molinos de torreta y son especialmente comunes en talleres y entornos educativos.

Molino de cama

A diferencia de los molinos de torreta, los molinos de bancada tienen una mesa de trabajo que se mueve sólo a lo largo del eje X (perpendicular al husillo), mientras que el cabezal del husillo se mueve verticalmente. Esta configuración proporciona una mayor rigidez, lo que hace que las fresas de bancada sean más adecuadas para cortes pesados ​​y piezas de trabajo más grandes. La mayoría de los VMC de gran formato en entornos de producción son máquinas tipo cama.

Cómo funciona una fresadora vertical: la mecánica central

El principio de funcionamiento de una fresadora vertical es sencillo. La pieza de trabajo se sujeta firmemente a la mesa de la máquina mediante un tornillo de banco, un dispositivo o una abrazadera. La herramienta de corte (normalmente una fresa de ranurar, una fresa de planear o una broca) está asegurada en la pinza del husillo o en el portaherramientas. A medida que el motor del husillo hace que la herramienta de corte gire a una velocidad programada (medida en RPM), el sistema CNC mueve la mesa y el cabezal del husillo a lo largo de los ejes X, Y y Z según las instrucciones del código G.

Debido a que el husillo está vertical, la herramienta de corte se hunde hacia abajo en la pieza de trabajo. Esto hace que los molinos verticales sean particularmente adecuados para operaciones como:

• Planeado: aplanar la superficie superior de una pieza de trabajo
• Fresado de cavidades: cortar cavidades o huecos en una pieza
• Fresado de contorno: siguiendo un perfil curvo a lo largo del plano XY
• Taladrado y roscado: el husillo vertical se alinea naturalmente con los ejes de perforación
• Hundimiento de matrices: mecanizado de cavidades de moldes con altos requisitos de acabado superficial
• Grabado: trabajo de detalles de superficies finas con herramientas de diámetro pequeño

En los modelos CNC, el operador programa la ruta de corte utilizando el software CAD/CAM, que genera el código G enviado al controlador de la máquina. Luego, el controlador organiza simultáneamente la velocidad del husillo, la velocidad de avance, la profundidad de corte y el movimiento de la herramienta. En los VMC modernos, las velocidades del husillo suelen oscilar entre 8.000 y 15.000 RPM para el mecanizado estándar, y los husillos de alta velocidad alcanzan las 30.000 RPM o más en aplicaciones especializadas.

Fresadora de pórtico CNC: la fresadora vertical de gran formato

A Fresadora de pórtico CNC es un tipo especializado de fresadora vertical construida alrededor de una estructura similar a un puente (pórtico). Dos columnas verticales sostienen una viga transversal horizontal que se extiende a lo ancho de la mesa de trabajo. El cabezal del husillo está montado sobre este travesaño y puede atravesarlo, mientras que la mesa, o el propio pórtico, se mueve a lo largo del eje longitudinal (X). Este diseño permite que la máquina acomode piezas de trabajo que serían imposibles de manipular en un VMC convencional.

Ventajas estructurales de la configuración de pórtico

El marco del pórtico proporciona una rigidez excepcional porque las fuerzas de corte se distribuyen simétricamente a través de ambas columnas en lugar de a través de una sola columna como en un molino de bancada o de rodilla estándar. Esta integridad estructural es lo que permite a las fresadoras de pórtico CNC cortar acero endurecido, piezas estructurales de aleación de titanio y grandes palanquillas de aluminio a altas velocidades de avance sin vibración. En la fabricación aeroespacial, por ejemplo, las fábricas de pórtico mecanizan habitualmente estructuras de fuselajes y largueros de alas que superan los 10 metros de longitud.

Algunas fresadoras de pórtico utilizan un diseño de mesa móvil, donde la pieza de trabajo se desplaza debajo del pórtico estacionario. Otros utilizan un diseño de pórtico móvil, donde el puente se desplaza sobre una mesa fija. Los diseños de mesa móvil tienden a ofrecer un mejor rendimiento dinámico para piezas de trabajo más pequeñas, mientras que las configuraciones de pórtico móvil se prefieren cuando la pieza de trabajo es demasiado pesada para acelerar, como grandes estructuras de acero soldadas o losas de piedra que pesan varias toneladas.

Fresadora de pórtico CNC: Applications and Industries

Las fresadoras de pórtico CNC se utilizan en industrias donde el tamaño, la masa o ambos de la pieza de trabajo exceden los límites prácticos de los VMC convencionales. Las áreas de aplicación clave incluyen:

• Aeroespacial y defensa: mecanizar paneles de fuselaje, mamparos y nervaduras estructurales a partir de palanquillas de aleación de aluminio; Tolerancias tan estrictas como ±0,01 mm se mantienen de forma rutinaria en distancias de recorrido en escala de metros.
• Fabricación de equipos pesados: Mecanizado de bloques de motores, carcasas de engranajes y soldaduras estructurales para maquinaria de construcción y equipos industriales.
• Industria de troqueles y moldes: Grandes bases de moldes de inyección y herramientas de fundición a presión, donde los molinos de pórtico desbastan el material a granel antes del mecanizado final en VMC de alta velocidad.
• Ferrocarril y construcción naval: Mecanizado de estructuras de locomotoras, ejes de hélices de barcos y componentes estructurales de cascos.
• Sector energético: Bridas de cubo de turbina eólica, marcos de generadores y carcasas de bombas grandes.

Muchas fresadoras de pórtico CNC modernas cuentan con capacidad de 5 ejes, donde el cabezal del husillo puede inclinarse y girar además de los tres ejes lineales estándar. Esto elimina la necesidad de reposicionar piezas de trabajo grandes, lo que reduce el tiempo de configuración y el error acumulativo que introducen múltiples configuraciones. Una fresadora de pórtico de 5 ejes puede completar superficies que de otro modo requerirían tres o cuatro configuraciones separadas en una máquina de 3 ejes.

Especificaciones clave para evaluar

Al seleccionar una fresadora de pórtico CNC, las especificaciones más críticas incluyen el tamaño de la mesa (generalmente expresado como ancho × largo, que oscila entre 1,5 m × 3 m y 6 m × 20 m o más), la capacidad máxima de peso de la pieza de trabajo (que varía entre 5000 kg y más de 100 000 kg para fresadoras de pórtico de piso de servicio pesado), la potencia del husillo (comúnmente de 22 kW a 90 kW) y el rango de velocidad del husillo. La rigidez de las guías lineales, ya sean guías de caja o rieles lineales, también afecta significativamente el acabado de la superficie y la precisión dimensional en cortes pesados.

Fresadora de grabado CNC: precisión a pequeña escala

En el otro extremo del espectro de tamaños se encuentra el Fresadora de grabado CNC , una fresadora vertical de alta velocidad y precisión optimizada para trabajos de detalle fino. Estas máquinas ocupan una posición distinta entre un centro de mecanizado de uso general y un grabador dedicado. A veces se les llama máquinas de alta velocidad o centros de grabado y fresado en la industria, y sus características definitorias son un husillo de alta velocidad, un marco compacto rígido y sistemas de movimiento capaces de ejecutar con precisión trayectorias de contorno muy estrechas.

En qué se diferencian las fresadoras de grabado CNC de las VMC estándar

Los VMC estándar están optimizados para la tasa de eliminación de metal: utilizan herramientas de mayor diámetro, mayor torque a velocidades moderadas y sujeción de la pieza de trabajo para la eliminación de material a granel. Las fresadoras de grabado CNC adoptan el enfoque opuesto. Sus husillos normalmente funcionan entre 20.000 y 60.000 RPM, lo que permite el uso de herramientas de diámetro muy pequeño (a veces tan pequeñas como 0,1 mm) sin generar la deflexión de la herramienta que se produciría a RPM más bajas. Esta alta velocidad de rotación compensa la carga reducida de viruta por diente, produciendo excelentes acabados superficiales incluso en acero endurecido por encima de HRC60.

El tamaño de la mesa en las fresadoras de grabado CNC es deliberadamente más pequeño que en una VMC general. La mesa típica de una máquina fresadora de grabado CNC varía de 450 mm × 450 mm a 700 mm × 620 mm, en comparación con una VMC cuyo tamaño mínimo de mesa es generalmente de 830 mm × 500 mm. Esta huella más pequeña contribuye a la rigidez del marco necesaria para el trabajo fino, ya que una estructura de máquina más pequeña tiene menos puntos de cumplimiento donde la vibración puede ingresar al proceso de corte.

Aplicaciones principales de las fresadoras de grabado CNC

Las fresadoras de grabado CNC son la opción preferida en varias aplicaciones de precisión exigentes:

• Mecanizado de electrodos de cobre en moldes: Los electrodos de electroerosión de grafito y cobre requieren una calidad de superficie extremadamente fina y una geometría 3D compleja; una fresadora de grabado CNC los produce en una sola configuración sin pulir
• Desbaste y acabado de moldes de precisión: La máquina puede procesar una pequeña cavidad de molde desde el material en bruto hasta la superficie terminada con una sola sujeción, eliminando errores de reposicionamiento.
• Relojería y joyería: Mecanizado de componentes de movimiento de reloj, biseles y engastes en latón, acero inoxidable y titanio con tolerancias de ±0,002 mm.
• Fabricación de moldes para calzado: Los moldes de superficies 3D para calzado requieren curvas compuestas suaves; la capacidad de herramientas pequeñas de alta velocidad de las fresadoras de grabado las produce sin necesidad de pulirlas a mano.
• Mecanizado de piezas y accesorios de aluminio: donde se requieren detalles finos y un acabado superficial liso en componentes estructurales y decorativos de aluminio
• Grabado y decoración de superficies: Texto, logotipos y patrones decorativos en piezas metálicas para electrónica de consumo, placas de identificación industriales y dispositivos médicos.

Capacidad del material: más difícil de lo que cabría esperar

Un error común es pensar que las fresadoras de grabado CNC se limitan a materiales blandos. En la práctica, una fresadora de grabado CNC bien construida puede procesar directamente acero para herramientas endurecido por encima. HRC60 , eliminando la secuencia tradicional de desbaste en estado recocido, tratamiento térmico y luego acabado con rectificado o electroerosión. Esta capacidad reduce significativamente el tiempo de entrega y el costo total para moldes de precisión pequeños. El factor clave es la combinación de un marco rígido, un husillo de alta velocidad con equilibrio dinámico preciso y herramientas de carburo sólido diseñadas específicamente para fresado en duro.

Fresadora vertical versus fresadora horizontal: diferencias fundamentales

Comprender qué distingue a una fresadora vertical requiere una comparación directa con su contraparte horizontal. Ambos tipos de máquinas utilizan una herramienta de corte giratoria para eliminar material de una pieza de trabajo estacionaria, pero la orientación del husillo crea diferencias significativas en la geometría, la capacidad y el costo de corte.

Una consideración práctica que a menudo no se menciona: debido a que las fresadoras verticales son mucho más comunes en la industria manufacturera, el grupo de operadores capacitados es sustancialmente mayor. Esto reduce el riesgo de recursos humanos de depender de experiencia especializada en fresado horizontal, particularmente para talleres o fabricantes más pequeños en regiones donde el talento CNC es escaso.

Elegir entre una VMC estándar, una fresadora de pórtico CNC y una fresadora de grabado CNC

Las tres variantes principales de fresadoras verticales satisfacen distintas necesidades de fabricación. Seleccionar el tipo incorrecto da como resultado una capacidad de la máquina subutilizada (pagar por capacidad que no necesita) o, lo que es aún más costoso, alcanzar repetidamente los límites de una máquina que no puede cumplir con los requisitos del trabajo.

Elija un CNC VMC estándar cuando

• Sus piezas de trabajo caben en un recorrido de mesa de aproximadamente 500–1000 mm × 400–600 mm
• Produce una mezcla de piezas prismáticas de acero, aluminio, hierro fundido o plásticos técnicos.
• Los volúmenes de producción son de medianos a altos y requieren una repetibilidad dimensional constante.
• Su taller necesita una máquina versátil de uso general que pueda realizar una amplia variedad de trabajos sin herramientas especializadas.

Elija una fresadora de pórtico CNC cuando

• Las piezas de trabajo son grandes (superan los 1,5 m en cualquier dimensión lineal) o extremadamente pesadas.
• Trabaja en el sector aeroespacial, ferroviario, de construcción naval, de equipos pesados o de fabricación de moldes grandes.
• Se requieren altas tasas de eliminación de material en superficies grandes: los molinos de pórtico destacan por realizar pasadas de desbaste agresivas en largas distancias
• Se necesita capacidad de 5 ejes para mecanizar piezas grandes y complejas en una sola configuración

Elija una fresadora de grabado CNC cuando

• Sus piezas son pequeñas y requieren detalles superficiales finos que un VMC estándar no puede lograr sin sacrificar la velocidad.
• Produce electrodos de electroerosión (cobre o grafito), pequeños moldes de precisión o componentes de relojería/joyería.
• Se necesita fresado duro directo de materiales por encima de HRC55, evitando por completo el paso de electroerosión.
• El grabado y el trabajo fino de superficies decorativas en metal es una parte importante de su carga de trabajo

Fresadora vertical: ventajas que explican su predominio

Las fresadoras verticales, en todas sus formas, desde fresadoras de torreta hasta VMC y máquinas de pórtico CNC, representan la mayoría de las fresadoras instaladas en instalaciones de fabricación en todo el mundo. Este dominio no es accidental. Varias ventajas prácticas refuerzan la preferencia por configuraciones verticales en una amplia gama de industrias.

Visibilidad y seguimiento. El husillo orientado verticalmente y el enfoque de corte de arriba hacia abajo brindan a los operadores y sistemas de monitoreo una vista clara y sin obstáculos del proceso de corte. Esto reduce los errores de configuración, facilita la detección del desgaste o rotura de la herramienta a mitad del ciclo y simplifica el uso de sondas ópticas y sistemas de visión para la inspección durante el proceso.

Versatilidad en todas las operaciones. Una sola fresadora vertical puede realizar planeado, fresado de cavidades, taladrado, taladrado, escariado, roscado, contorneado y grabado sin cambiar la configuración fundamental de la máquina. Las fresas horizontales, si bien son potentes para cortes y ranurados pesados, son menos adecuadas para esta amplia gama de operaciones de configuración única.

Menor coste de adquisición. Un VMC estándar cuesta significativamente menos que un centro de mecanizado horizontal comparable. El diferencial de costos suele estar en el rango de 3 a 4 veces, lo que significa que el compromiso de capital inicial para una máquina vertical es mucho menor. Para los pequeños y medianos fabricantes, esta diferencia determina qué inversiones son viables.

Huella compacta. Las fresadoras verticales requieren menos espacio que las máquinas horizontales. En instalaciones donde el espacio se traduce directamente en capacidad de producción, esta compacidad permite una mayor densidad de máquinas herramienta por metro cuadrado.

Mayor disponibilidad de herramientas. El husillo vertical es compatible con la gran mayoría de productos de herramientas de corte del mercado. Las fresas, brocas, fresas frontales, cortadores de punta esférica y escariadores están diseñados basándose en el supuesto de uso de husillo vertical, lo que significa que la selección de herramientas, el costo y el tiempo de entrega son sencillos.

Limitaciones a considerar antes de invertir

A pesar de su amplia aplicabilidad, las fresadoras verticales tienen limitaciones reales que se vuelven significativas en contextos específicos. Reconocerlos desde el principio evita costosos desajustes entre la capacidad de la máquina y los requisitos de producción.

Acumulación de virutas. Debido a que el husillo corta hacia abajo, las virutas tienden a caer sobre la pieza de trabajo. Sin una presión de refrigerante adecuada y sistemas transportadores de virutas, la herramienta puede volver a cortar las virutas acumuladas, lo que acorta la vida útil de la herramienta y degrada el acabado de la superficie. Las fresadoras horizontales tienen aquí una ventaja natural, ya que la gravedad aleja las virutas de la zona de corte.

Acceso por una sola cara. Un molino vertical accede naturalmente a la cara superior de una pieza de trabajo. El mecanizado en los lados o en la parte inferior requiere configuraciones adicionales, accesorios dedicados o capacidad de 5 ejes. Para piezas que necesitan mecanizado en las seis caras, un centro de mecanizado horizontal o un VMC completo de 5 ejes puede ser más económico durante todo el ciclo de vida de producción.

Manipulación de piezas pesadas. Subir y bajar piezas de trabajo muy pesadas sobre la mesa de un molino vertical puede introducir errores en el cumplimiento de los accesorios y en el movimiento de la pieza de trabajo. Las máquinas de estilo pórtico resuelven parcialmente esto al acercar la herramienta a la pieza de trabajo en lugar de mover la pieza de trabajo a la herramienta, pero los centros de mecanizado verticales estándar no son ideales para piezas de varias toneladas.

Límite de tasa de eliminación de material. Para las aplicaciones de mayor volumen y corte más profundo, como desbaste de grandes piezas fundidas de hierro gris o fresado de caras planas anchas en acero estructural, las fresadoras horizontales con fresas frontales y configuraciones de eje de alta potencia pueden superar a las fresadoras verticales en tasa de eliminación de material por unidad de tiempo. Esta brecha se ha reducido con estrategias de mecanizado de alta velocidad en VMC, pero no se ha cerrado por completo.

La evolución de una fresadora manual de rodilla a un centro de mecanizado CNC

La historia de la fresadora vertical refleja desarrollos más amplios en la tecnología de fabricación. Los molinos de rodilla manuales, cuyos operadores controlaban completamente mediante volantes y diales graduados, fueron el estándar de la industria durante gran parte del siglo XX. La introducción de lecturas digitales (DRO) en la década de 1970 mejoró la precisión dimensional sin una automatización total. Los primeros sistemas NC (control numérico), que utilizaban cinta perforada para impulsar el movimiento del eje, aparecieron en las décadas de 1950 y 1960, pero requerían una preparación de cinta que requería mucho tiempo para cada pieza nueva.

El cambio al CNC, donde una computadora ejecuta programas de piezas directamente, transformó las fresadoras verticales de operaciones manuales especializadas a sistemas de producción programables. Los cambiadores automáticos de herramientas eliminaron los cambios manuales de herramientas entre operaciones. Los cambiadores de paletas permitían cargar una pieza mientras se mecanizaba otra, lo que aumentaba drásticamente la utilización del husillo. Las sondas táctiles permitieron la medición en proceso y la corrección automática de compensación sin detener el ciclo.

El resultado fue que el centro de mecanizado (la evolución CNC de la fresadora vertical) podía completar múltiples procesos en una sola sujeción que antes requería mover la pieza de trabajo entre varias máquinas separadas. Una pieza que antes requería una fresadora, un taladro, una taladradora y una roscadora ahora se podía completar en un VMC. Esta consolidación reduce el tiempo de manipulación, elimina errores de reposicionamiento y simplifica la programación de producción. Hoy en día, esa misma trayectoria continúa con los VMC de ejes múltiples, los centros de torneado y fresado y los sistemas de automatización integrados construidos en torno a lo que comenzó como el concepto básico de fresadora vertical.
