¿Cuál es la diferencia entre mecanizado vertical y horizontal?

La distinción fundamental entre mecanizado vertical y horizontal

La diferencia fundamental entre el mecanizado vertical y horizontal radica en la orientación del husillo , que determina cómo se acerca la herramienta de corte a la pieza de trabajo. en centros de mecanizado verticales (VMC), el husillo está orientado verticalmente, lo que significa que la herramienta se mueve hacia arriba y hacia abajo en el eje Z para cortar la parte superior del material. Por el contrario, en los centros de mecanizado horizontales (HMC), el husillo está orientado horizontalmente, lo que permite que la herramienta se mueva de lado a lado y corte las caras laterales de la pieza.

Esta diferencia estructural conduce a variaciones significativas en la evacuación de virutas, la capacidad de las piezas y el coste general. Si bien los VMC son más comunes debido a su Menor inversión inicial y facilidad de instalación. , las HMC destacan en la producción de gran volumen y en tareas complejas de mecanizado de múltiples lados.

Comprensión de los centros de mecanizado verticales (VMC)

Diseño Estructural y Accesibilidad

Un VMC normalmente presenta una mesa estacionaria donde se sujeta la pieza de trabajo, mientras el husillo se mueve a lo largo de los ejes X, Y y Z. Debido a que el husillo es vertical, el operador tiene una línea de visión clara a la acción de corte. Esto hace que sea mucho más fácil configurar trabajos, ajustar compensaciones y monitorear el proceso en busca de errores.

Casos de uso ideales para VMC

• Mecanizado de placas grandes y planas o piezas que requieren trabajo pesado en una sola cara.
• Creación de prototipos y producción de tiradas cortas donde la configuración rápida es vital.
• Operaciones como fresado, taladrado y mandrinado en un solo plano.

Por ejemplo, una tienda que produce soportes de motor planos o carcasas de aluminio simples Casi siempre preferirán un VMC porque la sujeción es sencilla y los costos de herramientas son generalmente más bajos.

Explorando los centros de mecanizado horizontales (HMC)

El sistema integrado de paletas

Los HMC suelen venir equipados con un cambiador de paletas integrado. Mientras la máquina corta una pieza en un palet, el operador puede cargar la siguiente pieza en un segundo palet. esto reduce drásticamente el tiempo de inactividad y aumenta las tasas de utilización del husillo, a menudo empujándolas por encima 85% de eficiencia en comparación con el 60-70% que normalmente se observa en los VMC.

Evacuación de virutas superior

En una configuración horizontal, la gravedad trabaja con la máquina en lugar de contra ella. A medida que la herramienta corta el costado de la pieza, las virutas de metal caen directamente desde la pieza de trabajo hacia el transportador de virutas. Esto evita chips "recortados" , lo que puede dañar el acabado de la superficie y desgastar prematuramente las costosas fresas de carburo.

Comparación directa: VMC frente a HMC

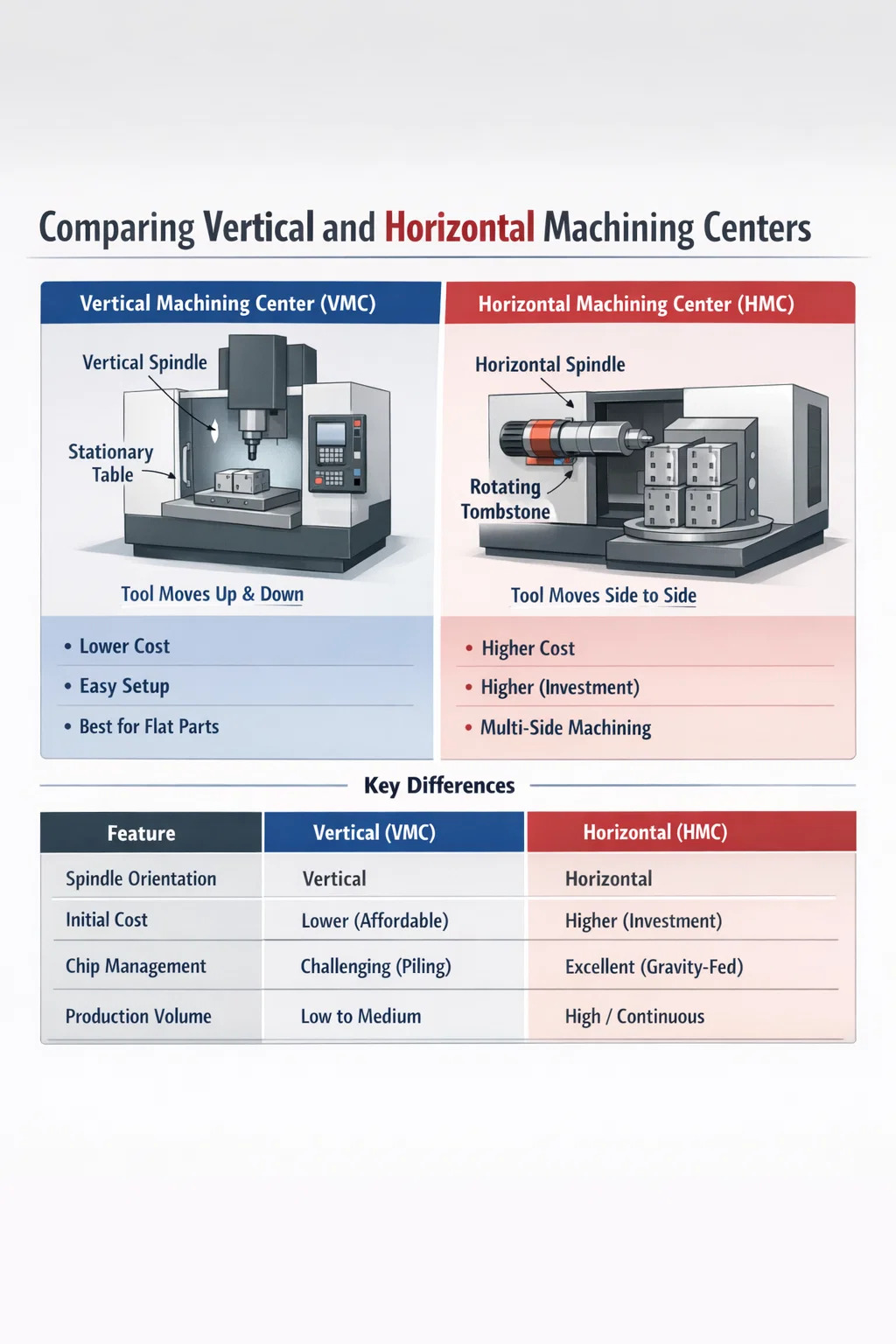

Elegir entre estos dos tipos de máquinas CNC requiere un análisis de sus objetivos de producción, espacio disponible y presupuesto. La siguiente tabla describe las principales diferencias.

Factores de productividad y rendimiento

Al considerar centros de mecanizado verticales , debes tener en cuenta el tiempo dedicado a "Part Flips". Si una pieza tiene características en cuatro lados, un VMC requiere cuatro configuraciones separadas. Cada configuración introduce el riesgo de error humano y aumenta el tiempo total que la pieza permanece en la máquina.

Sin embargo, una HMC suele utilizar un accesorio de lápida . Se trata de un gran bloque rectangular montado sobre una mesa giratoria. Se pueden sujetar varias piezas a cada cara de la lápida. A medida que la mesa gira, el husillo puede acceder a tres o incluso cuatro lados de cada pieza sin que un operador toque la pieza de trabajo. Esto hace que el mecanizado horizontal 3 a 4 veces más productivo para componentes complejos y de múltiples lados, como cajas de cambios o bloques distribuidores.

Análisis de costos y ROI

Inversión inicial versus ganancia a largo plazo

No es ningún secreto que una HMC puede costar doble o triple el precio de un VMC estándar. Para un taller pequeño, el precio de $100,000 a $150,000 de un VMC de calidad es manejable. Un HMC podría comenzar en $350,000 o más. Sin embargo, el retorno de la inversión (ROI) proviene del ahorro de mano de obra. Dado que un operador a menudo puede gestionar varios HMC gracias a los sistemas de paletas automatizados, el costo por pieza cae significativamente en escenarios de gran volumen.

Herramientas y mantenimiento

Los centros de mecanizado verticales generalmente utilizan medios de sujeción estándar y menos costosos, como prensas. Las máquinas horizontales requieren lápidas especializadas y accesorios más complejos, lo que aumenta el costo inicial del proyecto. El mantenimiento de los HMC también suele ser más complicado debido a la complejidad de los cambiadores de paletas y los ejes giratorios.

Restricciones de espacio y distribución del piso de producción

Los VMC tienen mucho huella más pequeña . Si el espacio del taller es escaso, puede colocar dos o tres VMC en los mismos metros cuadrados necesarios para una HMC grande con un grupo de paletas. Esto permite capacidades más diversas si ejecuta muchos trabajos pequeños diferentes simultáneamente.

Por otro lado, si está buscando ampliar una línea de productos específica, la capacidad de "apagar las luces" de una máquina horizontal justifica el espacio adicional. Algunas HMC se pueden vincular a Sistemas de fabricación flexibles (FMS) , donde un sistema de rieles robóticos mueve paletas entre múltiples máquinas y estaciones de almacenamiento, lo que permite la producción sin personal durante la noche.

Veredicto final: ¿Qué dirección debería tomar?

La decisión rara vez se trata de qué máquina es "mejor" en un sentido absoluto, sino más bien de cuál es mejor para su flujo de trabajo específico . Si es un aficionado, un desarrollador de prototipos o un taller que maneja una gran variedad de piezas simples, centros de mecanizado verticales Ofrezca la versatilidad y facilidad de uso que necesita. Son los caballos de batalla del taller mecánico moderno por una razón.

Si su negocio está creciendo y se encuentra luchando con los costos de mano de obra o perdiendo tiempo con la configuración constante de piezas, el siguiente paso lógico es pasar al mecanizado horizontal. La capacidad de limpiar virutas de manera eficiente y cortar múltiples caras en un solo ciclo proporcionará una ventaja competitiva que una máquina vertical simplemente no puede igualar.
